Актуатор турбины барахлит: что выдаёт проблему раньше, чем встанет турбина

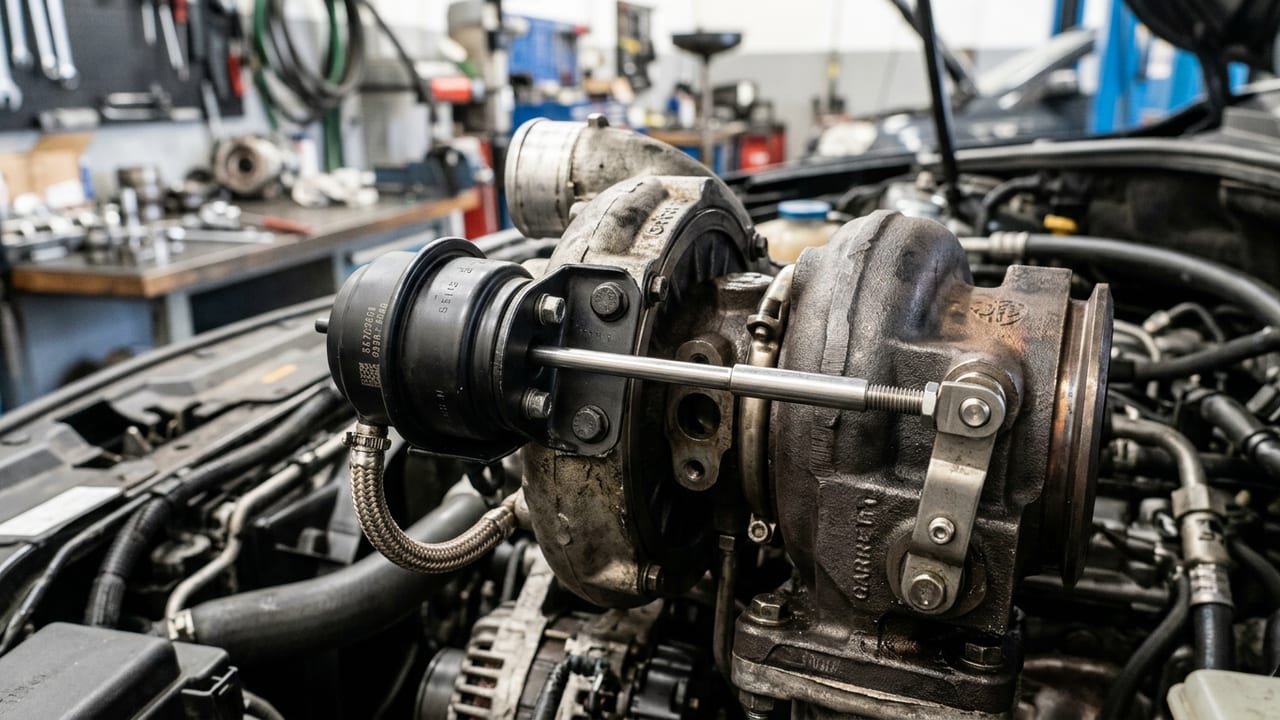

Турбина сама по себе не решает, сколько воздуха гнать в мотор. Этим занимается актуатор — исполнительный механизм, который двигает лопатки геометрии VNT или открывает клапан байпаса на обычной турбине с перепускной заслонкой. Получил команду от ЭБУ или от разницы давлений — сдвинул шток на пару миллиметров — изменил угол потока газов. Вся турбина работает так, как ей скажет этот маленький узел.

Раньше актуаторы были вакуумными: простая мембрана, тяга, вакуумный насос или магистраль от впуска. Сейчас рынок массово уходит на электронные приводы с шаговым мотором и CAN-диагностикой — сегмент растёт на 8–10% в год, быстрее рынка турбокомпрессоров в целом. Электронный актуатор точнее, но и требовательнее: после любого ремонта или замены турбины он нуждается в адаптации через сканер. Поставили новый узел, не откалибровали — ошибка вернётся через неделю, а клиент решит, что ремонт сделали криво.

По статистике сервисных сетей Garrett, Honeywell и Bosch, 20–30% отказов турбокомпрессора — это не разрушение колеса или люфт вала, а проблема именно в актуаторе, датчике его положения или в закоксованной геометрии VNT. То есть турбина живая, а наддув сходит с ума из-за копеечной по сути детали. Отсюда и типичные коды: P0299 — недодув, P0234 — передув, P2563/P2564 — сбой датчика или диапазона актуатора VNT, P00AF — отказ модуля управления наддувом. Каждый из них может означать «замените турбину», а на деле требует замены или ремануфактуринга привода за 20–70 тысяч рублей — в разы дешевле новой турбины в сборе за 80–300 тысяч.

Мы в Danex Turbo первым делом проверяем актуатор, а не хватаемся за снятие турбины. Диагностика без демонтажа с авто показывает ход штока, отклик на давление, состояние геометрии — и часто закрывает вопрос без разборки картриджа. По нашей практике и оценкам независимых СТО, до 30% замен турбин в сборе можно избежать, если вовремя проверить и откалибровать именно привод наддува.

Актуатор молчит недолго. Сначала машина просто хуже тянет на разгоне — вы давите педаль, а турбина будто задумалась. Это первый сигнал: геометрия VNT не встаёт в нужное положение вовремя, наддув запаздывает. По статистике сервисов Garrett и Bosch, 20–30% отказов турбокомпрессоров — это не разрушение колеса или вала, а именно актуатор, датчик его положения или закисшая геометрия. Турбина живая, просто ей не дают работать.

Дальше в дело идёт чёрный дым из выхлопной. Это не сажевый фильтр барахлит — это лопатки VNT застряли в одном положении из-за нагара, и мотор получает либо слишком много воздуха, либо слишком мало топлива сгорает как надо. Расход топлива в этот момент растёт на 5–15%, мощность может провалиться до 30%, а выбросы NOx и сажи подскакивают на 20–40% — цифры из практики Bosch Diesel Service. Ошибка P0299 на сканере — это про недодув, слабую тягу и вялый ускоритель. P0234 — обратная история, передув, когда актуатор держит геометрию слишком открытой и турбина гонит воздух с избытком.

Если сканер показывает P2563 или P2564 — дело в самом датчике положения актуатора или в диапазоне его хода. Электронный привод не докладывает блоку управления, где он находится, и мотор начинает работать по устаревшим данным. P00AF — это уже про модуль управления наддувом целиком, часто встречается на современных дизелях с электронными актуаторами, которые постепенно вытесняют вакуумные приводы — сегмент растёт на 8–10% в год. На таких машинах любая рассинхронизация актуатора с ЭБУ сразу лезет в ошибки, потому что диагностика тут постоянная, по CAN-шине.

Мы в Danex Turbo видим одну и ту же картину: клиент приезжает уже с проваленной тягой и чёрным дымом, а актуатор можно было починить неделей раньше, когда турбина просто чуть хуже тянула на подхвате. До 30% замен турбины в сборе реально избежать, если поймать проблему актуатора на этапе диагностики без снятия с авто. Замена самого привода стоит 20–70 тысяч рублей — это в разы дешевле турбины целиком, которая тянет на 80–300 тысяч. Если узнали в этих симптомах свою машину — лучше приехать на диагностику в Москве, пока актуатор не утащил за собой геометрию и подшипники.

Актуатор проверяется без снятия турбины в трёх точках: механика штока, герметичность привода и электронные параметры в реальном времени. По сервисной статистике Garrett, Honeywell и Bosch, 20–30% отказов турбины — это не разрушение колеса или вала, а именно актуатор, датчик его положения или загрязнённая геометрия VNT. Поэтому первым делом мы смотрим туда, а не лезем снимать турбину целиком.

Первый тест — рукой. Заглушили двигатель, сняли пружинную защёлку тяги, покачали шток актуатора. Он должен двигаться плавно, без рывков и без люфта на просвет. Если шток заедает на середине хода или проворачивается со скрипом — геометрия VNT забита нагаром, лопатки прикипели. Дешёвая обманка или эмулятор эту проблему не решают, они просто скрывают код ошибки — а геометрия продолжает клинить.

Второй тест — вакуумным насосом, для машин с пневмоприводом. Подключаем насос к штуцеру актуатора, качаем разрежение до нормы и следим, держит ли система давление 10–15 секунд без падения. Если стрелка сползает — течёт диафрагма или потрескался вакуумный шланг, актуатор в разборе не нужен, меняется сам привод или магистраль. Для электронного актуатора этот тест не подходит — там работаем сканером.

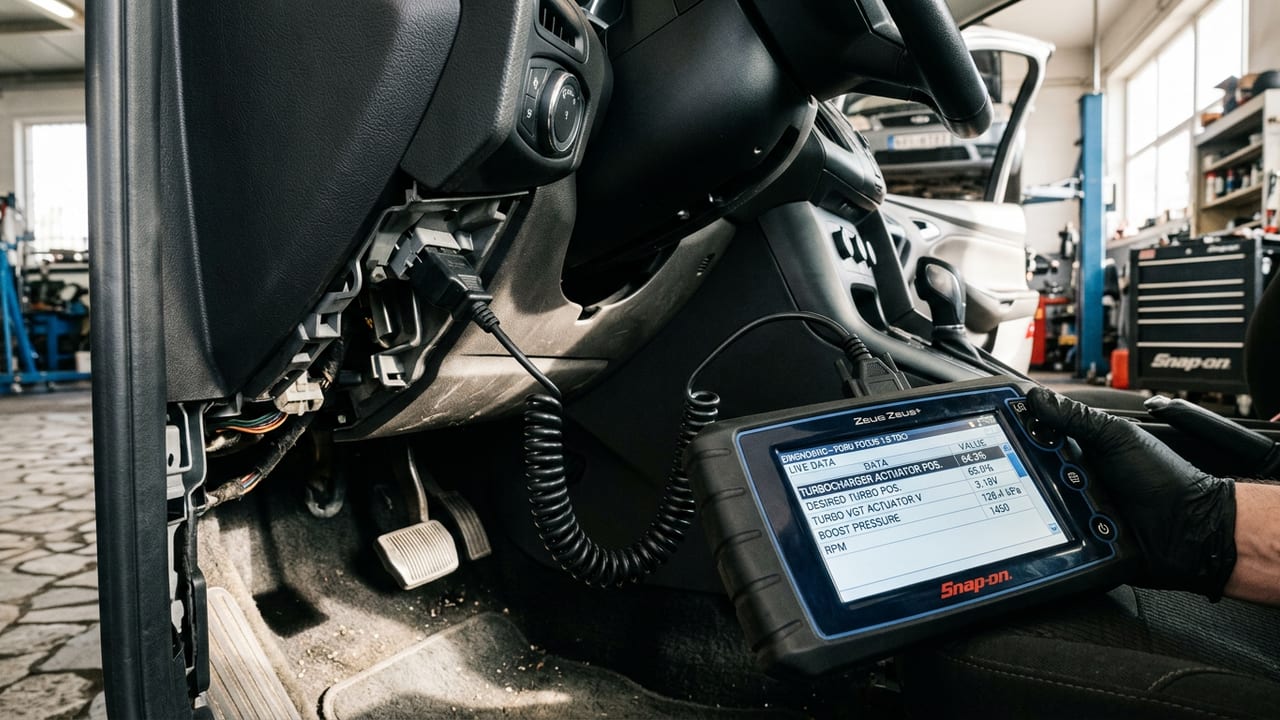

Третий тест — диагностика по CAN на сканере, без снятия турбины с авто. Смотрим коды P0299 (недодув), P0234 (передув), P2563/P2564 (выход датчика положения актуатора за диапазон) и P00AF (сбой модуля управления наддувом) — это топ ошибок по турбонаддуву последних лет. Параллельно считываем реальное положение штока против заданного ЭБУ — если разница больше 5–7%, актуатор не успевает или врёт датчик. После любой замены обязательна калибровка через сканер: без адаптации новый актуатор выдаст ту же ошибку, и клиент решит, что ремонт не помог.

Актуатор — это не турбина. Это привод, который двигает шток заслонки или лопатки геометрии. По статистике Garrett, Honeywell и Bosch, 20–30% отказов наддува вообще не связаны с разрушением колеса или вала. Виноват актуатор, датчик его положения или закисшая геометрия VNT. Прежде чем платить за турбокомпрессор в сборе, стоит проверить именно этот узел — часто в этом и есть весь ремонт.

Цифры говорят сами за себя. Замена электронного или пневматического актуатора обходится в 20–70 тысяч рублей. Турбина в сборе для популярной модели — 80–300 тысяч. Разница в 2–5 раз. Мы регулярно видим машины, где владельца уже настроили на покупку новой турбины, а по факту клинит шток актуатора из-за нагара на штоке геометрии VNT. Раскоксовка, замена привода, адаптация через сканер — и мотор снова тянет как раньше.

По оценкам независимых СТО и ремануфактурных мастерских, до 30% замен турбин в сборе можно избежать при своевременной диагностике актуатора. Ключевое слово — своевременной. Если затянуть, лопатки геометрии закоксовываются насмерть, шток гнётся при попытках силового привода провернуть заклинившую заслонку, а нагрузка передаётся на подшипники вала. Тогда действительно придётся снимать турбину и перебирать картридж целиком. Разница между «поменять актуатор за 40 тысяч» и «менять турбину за 200» часто решается парой недель диагностики.

Экономия имеет смысл только при правильном ремонте. Установка б/у актуатора с разборки без проверки совместимости, эмулятор вместо рабочего привода, сброс ошибки без адаптации через сканер — все это даёт временное затишье и повторный визит через 2–3 тысячи километров. Электронный актуатор с CAN-диагностикой требует калибровки после установки — без неё ЭБУ не понимает реальное положение штока и держит защитный режим или снова выдаёт P2563. В Москве мы делаем такую диагностику без снятия турбины с автомобиля: смотрим и актуатор, и геометрию, и датчики, и только потом считаем — ремонт или замена.
