Куда уходит масло и почему это не всегда турбина
Масло в интеркулере пугает владельца сразу: кажется, турбина умирает. На деле картина сложнее. Подшипники вала смазываются маслом под давлением, после смазки оно уходит в поддон по обратке. Маслосъемные кольца на валу держат масло внутри картриджа и не пускают его в воздушный тракт. Если масло оказалось в интеркулере, значит, оно прошло через уплотнения компрессорного колеса и улетело вместе с потоком наддувочного воздуха. Турбина здесь часто жертва, а не виновник.
Причина может сидеть вообще не в картридже. Забитая вентиляция картера или изношенная поршневая группа поднимают давление в картере, и масло буквально выдавливает через уплотнения, которые сами по себе ещё не выработали ресурс. Отдельная история, с которой мы встречаемся регулярно: пережатая или забитая сливная магистраль. Масло не успевает стекать обратно в поддон, скапливается в картридже, поднимается до уровня компрессорного колеса и уходит в патрубок. Добавьте сюда низкий уровень масла или падение давления в системе, перегрев подшипников, и получите разом убитые уплотнения.

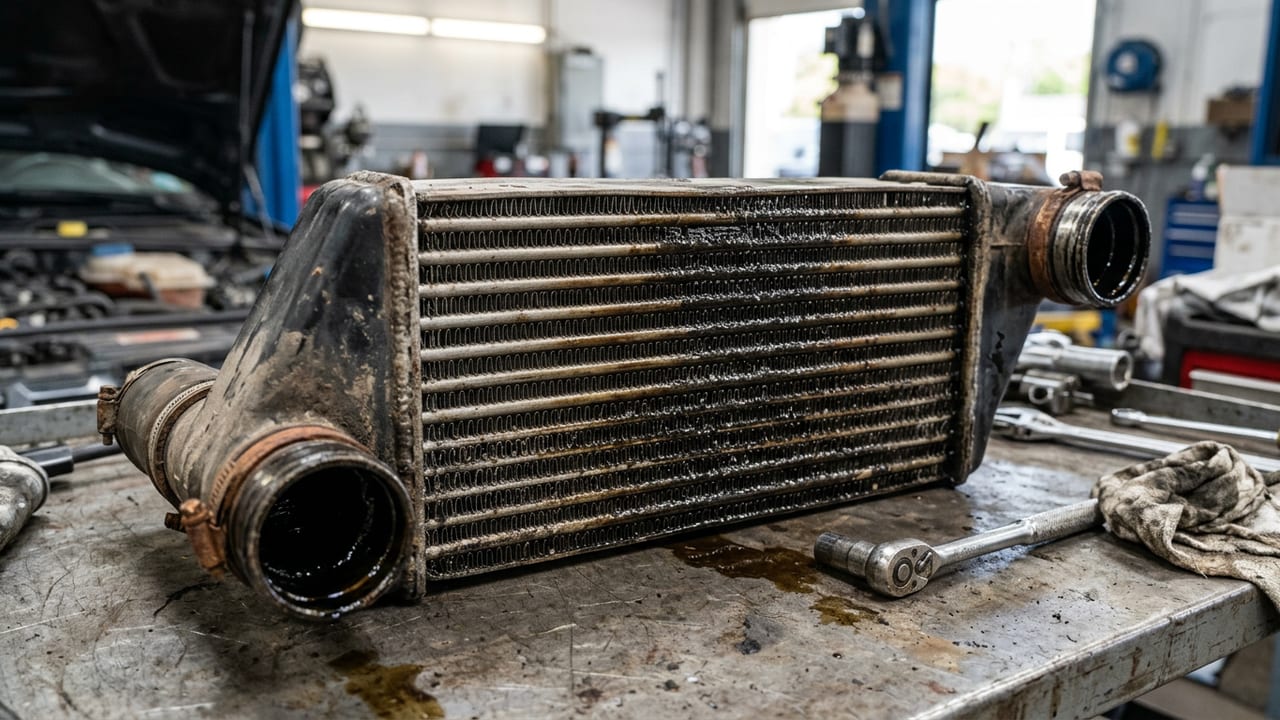

По симптомам картина обычно читается так: маслянистый налет в патрубках от турбины к интеркулеру и дальше во впуск, растущий расход масла без видимых течей под машиной, сизый дым из выхлопа при подсосе масла в цилиндры. При сильном износе масло выходит в компрессор уже в заметном объёме, из сапуна идёт масляный туман, из-под хомутов на патрубках может сочиться масло наружу. Небольшой маслянистый налет внутри интеркулера, кстати, бывает и в норме. А вот лужа масла в корпусе или капли при наклоне патрубка — это уже неисправность, с которой пора разбираться.
Диагностика у нас начинается с проверки люфта вала турбины, осевого и радиального, и состояния сливной магистрали, затем смотрим вентиляцию картера и давление масла в системе. Дальше, если нужно снимать турбину, дефектуем корпус, колеса и уплотнения, и только после этого понятно, что ремонтировать: картридж, саму турбину или систему смазки и вентиляции в целом. Отдельный пункт, который часто упускают: промывка интеркулера и всех патрубков от скопившегося масляного налета. Поставите новую турбину на грязный интеркулер, и свежее масло продолжит впитываться в старый кокс, а новая турбина получит повторную течь за считанные тысячи километров. Если масло в системе загрязнено продуктами износа, меняем его вместе с фильтром, иначе новый картридж снова сядет на голодный паёк.
Пять причин попадания масла в наддувочный тракт
Масло в интеркулере почти всегда списывают на турбину. На деле это только финальная точка. Подшипники вала смазываются под давлением, после чего масло должно уйти обратно в поддон по сливной магистрали. Если слив забит или перегнут, масло не успевает стекать, скапливается в картридже и начинает давить на уплотнения компрессорного колеса. Дальше оно идёт туда, куда есть давление: в наддувочный тракт, через патрубок в интеркулер.
Вторая частая причина сидит не в турбине, а в картере двигателя. Забитая вентиляция картера или изношенная поршневая группа поднимают давление газов внутри двигателя. Это давление выдавливает масло через маслосъемные кольца на валу, даже если сами кольца ещё не критично изношены. Поставите новую турбину без ревизии вентиляции картера, и через какое-то время получите тот же маслянистый след в патрубках.
Отдельная история, когда виноват не мотор и не турбина, а сам водитель или настройки. Долгие простои на холостых перед выключением двигателя, частые короткие поездки без прогрева, провалы по наддуву из-за неисправного актуатора — всё это держит ротор в режимах, где давление масла есть, а давление воздуха на валу скачет. В эти моменты масло буквально проскакивает через уплотнения туда, где его быть не должно. Поэтому на диагностике мы смотрим не только люфт вала и состояние картриджа, но и всю цепочку: сливную магистраль, вентиляцию картера, давление масла. Без этого ремонт турбины окажется временной мерой.
Как понять, что турбина льёт масло, а не просто коптит
Отличить банальный перерасход от реальной течи просто. Снимите патрубок от турбины к интеркулеру и посмотрите внутрь. Легкий маслянистый налет, который можно стереть пальцем, допустим: небольшое количество масла проходит через уплотнения всегда, это особенность конструкции, а не поломка. Другое дело, когда внутри лужа, масло капает при наклоне патрубка или заметно скопилось в самом интеркулере.
Второй маркер — поведение машины, а не только лужа в патрубке. Сизый дым из выхлопной трубы при наборе оборотов, особенно после долгого простоя на холостых, говорит о том, что масло уже попадает в цилиндры через впуск. Третий признак, часто пропускают: масляный туман из сапуна и подросший расход масла без видимых течей снизу двигателя. Если видите все три пункта вместе: налет в патрубках, дым и расход, причина не всегда в самой турбине. Иногда вентиляция картера забита и выдавливает масло через уплотнения, и тогда менять картридж бессмысленно, пока не разберетесь с давлением в картере.
Что делаем на диагностике и почему мало поменять турбину
Клиент часто просит: «Просто поставьте турбину, что вы там диагностируете». Логика понятна, но так ремонт не делается. Если масло ушло в интеркулер, турбина это просто симптом, а не всегда причина. Сначала смотрим вал на осевой и радиальный люфт: если он гуляет на просвет, подшипники и уплотнения точно убиты. Но дальше идём глубже, туда, где обычно и прячется корень проблемы.
Проверяем сливную магистраль, обратку. Она должна свободно сливать масло из картриджа в поддон. Если трубка пережата, забита нагаром или стоит под неправильным углом после чьего-то предыдущего ремонта, масло скапливается в турбине, поднимает уровень внутри картриджа и начинает лезть через уплотнения компрессорного колеса прямо в наддувочный воздух. В этом случае можно поставить хоть новый картридж, хоть контрактную турбину, результат будет тот же через пару недель.
Отдельно смотрим вентиляцию картера. Забитый сапун или износ поршневой группы поднимают давление в картере, и масло начинает буквально выдавливаться наружу через любые уплотнения, в том числе турбинные. Мы измеряем давление масла на холостых и под нагрузкой, оцениваем состояние маслоканалов. Это недолгая, но важная часть диагностики, которая показывает, лечим мы симптом или причину.
Дефектовка картриджа: смотрим состояние колес, корпуса подшипников, маслосъемных колец. Иногда турбину реально восстановить переборкой, и это дешевле замены. Но если корпус разбит, вал ходит люфтом в разные стороны, а не по оси, тут только замена. Решение принимаем по факту осмотра, а не по умолчанию в сторону дорогого варианта.
После установки турбины обязательно промываем интеркулер и все патрубки от впускного тракта до коллектора. Старый масляный кокс внутри интеркулера будет растворяться новым маслом и попадать в цилиндры, даже если турбина идеальна. Параллельно меняем масло и фильтр, если в масле видны следы износа. Пропустить этот этап значит получить тот же дым и те же масляные подтеки через месяц, только с новой турбиной внутри.
Коротко о главном
Масло в интеркулере — это всегда турбина виновата?
Не всегда. Турбина даёт масло в систему наддува чаще из-за износа подшипников или сальников, но причиной может быть и забитый маслоотделитель, и неисправный клапан вентиляции картерных газов. Пока турбину не снимешь и не проверишь люфт вала, точный виновник не назовёшь.
Можно просто промыть интеркулер и ездить дальше без ремонта турбины?
Промыть можно, но если причина в турбине, масло снова начнёт туда поступать, иногда через пару дней, иногда через пару недель. Промывка решает симптом, а не причину, поэтому диагностику турбины делать всё равно придётся.
Опасно ли ездить, если турбина налила масло в интеркулер?
Короткую дистанцию до сервиса проехать можно, но затягивать не стоит. Масло из интеркулера попадает во впускной тракт и в цилиндры, двигатель может пойти в разгон на угаре масла, а это уже риск для мотора.
