Купили картридж «по номеру», а он не встал? Вот где ошибка

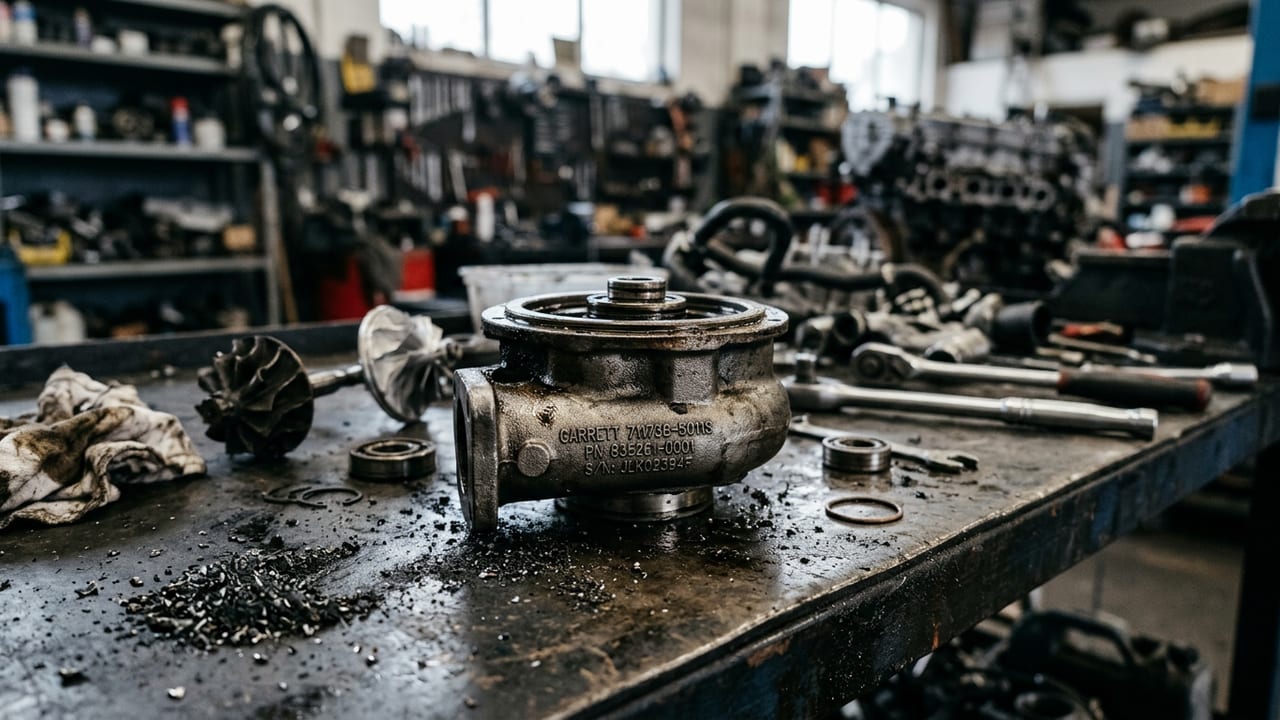

Номер на картридже и номер на самой турбине не одно и то же. На корпусе турбокомпрессора обычно стоит полный OE-номер, например 53039880297. А на картридже, который покупают отдельно, выбит другой код: 53039880005. Это не опечатка и не путаница продавца. Один картридж CHRA в среднем подходит на 5–15 разных турбин с разными корпусами, A/R и типом актуатора. Заказ «по красивому номеру» без сверки с полным номером турбины почти всегда лотерея.

Отсюда и статистика: 25–30% возвратов картриджей в опте и рознице связаны именно с ошибкой подбора по старому или неполному номеру. Маркировка совпадает, а фланец другой, подшипник скольжения вместо шарикового, или крыльчатка с другим trim. Мы в DANEX TURBO видим это почти каждую неделю: клиент приносит картридж, который «должен был встать», а по факту не садится на вал или не стыкуется по стопорному кольцу. Разбирать и перебирать турбину второй раз — это ещё 2–3 дня простоя машины и лишние деньги.

Ищите номер на полке подшипника или на холодной части картриджа, там он читается в 80% случаев. Если место стёрлось или залито маслом, протрите ветошью и посмотрите под косым светом: цифры часто вбиты неглубоко. Оставшиеся 20% случаев — стёртая или отсутствующая маркировка. Тогда единственный надёжный путь — подбор по VIN автомобиля и геометрии самой турбины: диаметр улитки, число лопаток, направление вращения крыльчатки. Направление, кстати, отдельная засада: на зеркально расположенных турбинах левое и правое вращение путают регулярно, и картридж разрушается в первые часы работы, если засунуть его не в ту сторону.

65% покупателей в сегменте ремонта турбин ищут деталь именно по номеру, а не по марке и модели авто. Это понятно, номер кажется однозначным ответом. Но при подборе «по аналогу», без сверки полного номера турбины, доля ошибочных заказов доходит до 20–40%, особенно на моделях Garrett и BorgWarner с минимальными ревизиями. Разница между ревизиями может быть в один жиклер подачи масла или другой размер стопорного кольца, снаружи не видно. Поэтому у нас первый шаг не поиск по каталогу, а дефектовка турбины на месте: смотрим фактическую геометрию, снимаем размеры и только потом подбираем картридж, который встанет без сюрпризов.

Номер на картридже вам ничего не скажет без номера самой турбины. 53039880005 на подшипниковой полке и 53039880297 на корпусе компрессора это разные вещи. Первый обозначает ремонтный комплект, второй конкретную модификацию турбины. Один картридж CHRA в среднем закрывает 5–15 OE-номеров турбокомпрессоров, и именно поэтому так легко промахнуться: маркировка совпала, а посадка нет. Каждый второй звонок к нам про «не встал картридж» начинается с фразы «а я взял по номеру, который был выбит на старой детали».

Сверяйте фланец впуска и выпуска, тип подшипника (шарикоподшипник или скользящая втулка), геометрию крыльчатки и A/R корпуса турбины. Отдельно проверьте направление вращения: на двигателях с турбинами на разных сторонах блока встречаются зеркальные версии, левая и правая. Поставите «не ту руку» — картридж разрушится в первые часы работы, вал пойдёт с люфтом на просвет, подшипник сотрётся в пыль. Это не брак детали, а ошибка подбора, и гарантия на такой случай не действует.

Номер на картридже читается в 80% случаев: он выбит на полке подшипника или на холодной части турбины. В оставшихся 20% маркировка стёрта или её не было вовсе, и тут без вариантов: нужен VIN автомобиля и фото корпуса турбины целиком, с патрубками и актуатором. По статистике около 25–30% возвратов картриджей в опте и рознице связаны именно с подбором «по старому номеру» без сверки с реальной ревизией турбины. Отдельно скажем про комплектность: в коробке с картриджем часто нет жиклеров подачи масла и прокладок, а без них даже идеально подобранная деталь не встанет как надо.

Если собрались ставить картридж сами, сначала проверьте масляный канал и давление в системе. Порядка 70–80% отказов турбин связаны именно с нарушением подачи масла, а не с самим картриджем. Поставите новый картридж на забитый маслопровод, и через пару недель получите тот же свист и то же синее облако на разгоне. Если турбина снята и лежит у вас на столе, присылайте нам фото корпуса и VIN, сверим номер по базе и скажем точно, что подойдёт. Приехать можно в Москву на диагностику без снятия, если сомневаетесь, снимать турбину вообще или дело в другом узле.

Первая ошибка — сверка по номеру самого картриджа, а не всей турбины. Клиент видит на старой детали, скажем, 53039880005 и ищет точно такой же. Но на корпусе турбины стоит другой номер, например 53039880297, и в нём зашиты данные про актуатор, стопорное кольцо и посадочное место. Один и тот же CHRA-картридж подходит под 5–15 разных OE-номеров турбин, поэтому совпадение маркировки на картридже ничего не гарантирует. Фланец может не встать на миллиметр, и этого достаточно, чтобы деталь не прижалась герметично.

Вторая ошибка — покупка «универсального» картриджа под несколько моделей сразу. Выглядит как экономия: один артикул закрывает три-четыре турбины. На деле у этих турбин разный A/R корпуса компрессора и разный trim крыльчатки. Геометрия потока меняется: двигатель либо недобирает буст и тупит на разгоне, либо турбина идёт в перегрев из-за избыточного давления на низких оборотах. Мы разбирали такие картриджи после 40–60 часов работы: подшипник уже с выработкой, хотя масло было свежим и каналы чистыми.

Третья ошибка самая обидная: направление вращения крыльчатки. На зеркальных установках, когда одна и та же турбина ставится и слева, и справа от двигателя, крыльчатки у левого и правого картриджа закручены по-разному. Возьмёте картридж не того вращения, турбина проработает первые минуты нормально, а потом крыльчатка начнёт тереться о корпус в обратную сторону. Разрушение подшипника и вала происходит в первые часы, иногда в первые 20–30 минут после запуска. Внешне деталь даже не всегда помечена стрелкой, и на глаз направление не определить без разборки.

По нашей статистике и по данным поставщиков, 25–30% возвратов картриджей в опте и рознице связаны именно с подбором по старому номеру без сверки по фланцу, подшипнику или геометрии. Доля ошибок доходит до 20–40% на турбинах Garrett и BorgWarner с мелкими ревизиями, где внешне детали почти не отличаются. Если номер на полке подшипника стёрся или отсутствует, а такое бывает в 20% случаев, единственный надёжный путь — подбор по VIN автомобиля и по факту снятой турбины, а не по памяти или фото с форума.

Номер на картридже стирается в 20% случаев. Масло, грязь, нагрев до 900°C на горячей части делают маркировку нечитаемой за пару лет работы. В такой ситуации подбор по памяти или по фразе «турбина как у соседа» не работает. Правильный путь — VIN автомобиля. По VIN поднимаем точный код двигателя и ревизию турбокомпрессора, которая шла с завода именно на эту машину. Дальше сверяем геометрию: тип актуатора (пневмо или электронный), посадочный фланец, направление вращения крыльчатки. У турбин с разных сторон V-образного двигателя крыльчатка часто крутится в разные стороны, и если перепутать, картридж разрушается в первые часы работы: подшипник не рассчитан на обратную нагрузку.

Второй ориентир, когда номера нет, сама турбина на столе. Снимаем улитку, смотрим trim крыльчатки, A/R корпуса, количество лопаток компрессорного и турбинного колеса, диаметр вала. Один картридж CHRA перекрывает от 5 до 15 OE-номеров турбин, поэтому даже без читаемой маркировки можно подобрать деталь точно, если измерить геометрию руками, а не угадывать по каталогу. Отличие на 2–3 мм в диаметре крыльчатки меняет расходные характеристики, и мотор либо не добирает буст, либо турбина идёт в перегрев и свистит на разгоне уже через пару тысяч километров.

Когда клиент привозит машину без бумажки с номером, мы не гадаем: берём замеры, сверяем с VIN и только потом заказываем картридж. Если нужна точная диагностика по месту, можно приехать к нам в Москве, снимем турбину и подберём деталь без риска «не встало».
