Мотор не тянет? Механический манометр покажет реальный наддув турбины

OBD-сканер читает данные с датчика MAP или TMAP. Это электронный сигнал, который прошёл через провода, разъёмы и прошивку блока управления. Если контакт окислился, если датчик соврал на десятую долю вольта — сканер покажет вам красивую цифру, которая не имеет отношения к реальности. Механический манометр врезается напрямую в напорную магистраль. Он меряет то, что реально гонит воздух в цилиндры, а не то, что об этом думает электроника.

Разница на практике ощутима. Современные OBD-II системы покрывают до 90% параметров наддува — это хороший процент, но не сто. А на моторах с электромеханическим актуатором wastegate или VGT, которых сегодня больше 60% среди новых турбомоторов, логика управления давлением настолько завязана на электронику, что без прямого замера вы просто не поймёте — виновата турбина, актуатор или сам датчик. Мы в Danex Turbo сначала смотрим на манометр, и только потом лезем в электронные мозги мотора.

Цифры для ориентира: бензиновые турбомоторы держат избыточное давление 0,3–0,8 бар, дизели — 0,8–1,5 бар, у performance-версий разгон до 1,5–2,5 бар. Для диагностики нужен манометр класса точности 1,5–2,5, с погрешностью не больше 0,05–0,1 бар в рабочем диапазоне. Бытовой манометр с рынка сюда не годится — он покажет цифру, но не ту, что нужна для диагноза. И замер обязательно под нагрузкой, на разгоне, а не на холостых — там наддув попросту не успевает раскрыться.

Турбина сегодня входит в топ-5 причин отказа двигателя после 100 тысяч километров пробега. При этом до четверти случаев потери мощности на турбомоторах — это не убитый картридж, а обычная утечка наддува в патрубках или интеркулере. Boost leak легко спутать с симптомами умирающей турбины, если полагаться только на показания сканера. Механический замер сразу расставляет всё по местам: падает давление под нагрузкой — ищите утечку или проблему актуатора, давление в норме — причина в другом узле. Поэтому в Danex Turbo прямой замер — это не архаика, а первый шаг любой честной диагностики турбокомпрессора.

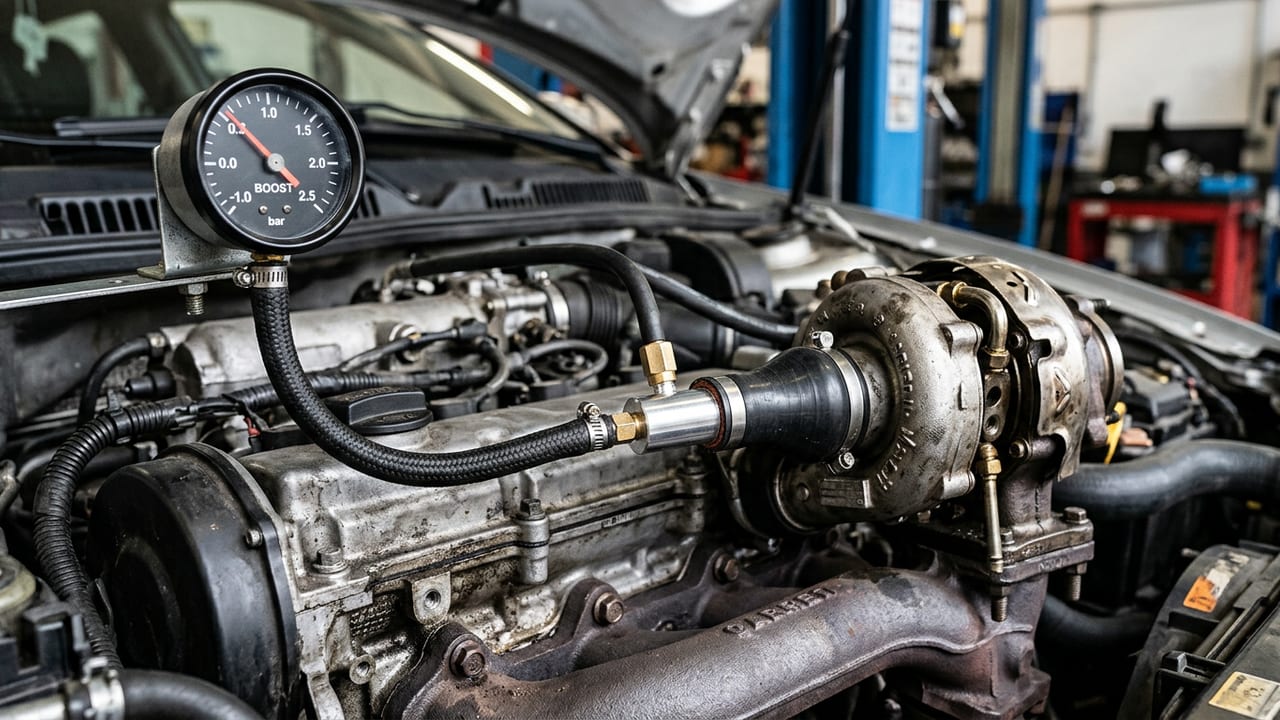

Манометр врезайте после компрессора, до дросселя. Это напорная магистраль — здесь воздух уже сжат турбиной и идёт под избыточным давлением. Точка подключения: патрубок между интеркулером и впускным коллектором, или сам коллектор, если есть штатный штуцер. Перепутаете с вакуумной линией — стрелка покажет разрежение вместо наддува, и вы решите, что турбина мертва, хотя она рабочая.

Бензиновый турбомотор на разгоне даёт 0,3–0,8 бар. Дизель — 0,8–1,5 бар, у него степень сжатия выше и турбина крутится агрессивнее. Performance-версии и наддув в два потока — 1,5–2,5 бар. Замер делайте только под нагрузкой, на разгоне под горку или в грузу. На холостом ходу турбина не работает, актуатор закрыт, манометр покажет ноль — это не диагноз, а пустая трата времени.

Игла манометра дёргается — это нормальная пульсация потока от открытия-закрытия клапанов и работы wastegate. Без демпфера или рестриктора в магистрали стрелка будет биться так, что цифру не считать. Ставьте тонкую трубку-ограничитель перед манометром — она гасит пульсации, а показание стабилизируется. Класс точности прибора для такой задачи — 1,5–2,5, погрешность ±0,05–0,1 бар в рабочем диапазоне. Бытовой манометр с шага в 0,5 бар для настройки актуатора или диагностики VGT не подходит — вы просто не увидите разницу между нормой и утечкой.

На практике до четверти случаев потери тяги на турбомоторе — это не турбина, а boost leak: треснувший патрубок интеркулера, слетевший хомут, свищ в силиконовой гофре. Манометр в напорной точке покажет заниженное давление при исправной турбине — и вы ищете утечку по маршруту, а не снимаете картридж зря. OBD в такой ситуации показывает расчётное значение с датчика MAP, и если датчик врёт или забит маслом — экран говорит одно, а мотор ведёт себя иначе. Механический замер в напорной точке — это то, что происходит в патрубке на самом деле, без посредников. Если давление стабильно ниже нормы и после проверки герметичности магистрали остаётся низким — везите машину на диагностику в DANEX TURBO: без снятия турбины посмотрим геометрию, актуатор и картридж, скажем точно, что чинить.

Холостой ход турбину не нагружает. Лопатки крутятся вхолостую, давление на входе минимальное, стрелка манометра почти не двигается. Хотите увидеть реальную картину — езжайте под нагрузкой. Резкий разгон в пол на третьей-четвёртой передаче, от 2000 оборотов и выше. Именно в этот момент компрессор выходит на рабочий режим и выдаёт то давление, ради которого его вообще поставили на мотор.

Манометр подключайте только в напорную магистраль — после компрессора, до дроссельной заслонки или впускного коллектора. Вакуумная линия покажет разрежение, а не наддув, и вы получите цифры, которые никак не соотносятся с реальностью. Частая ошибка новичков — воткнуть шланг в первый попавшийся штуцер. Итог: манометр молчит или врёт, а хозяин машины делает неверные выводы о состоянии турбины.

Стрелка на приборе дёргается — это нормально, пульсации наддува есть всегда из-за работы клапанов и цикличности впрыска. Но если скачки превышают 0,1–0,15 бар, показания читать невозможно. Ставьте демпфер или рестриктор на входе манометра — он сглаживает пульсации и даёт стабильную картину. Без него вы либо спишете рабочую турбину на неисправную из-за дикого разброса цифр, либо, наоборот, прозеваете реальную проблему.

Ориентируйтесь на паспортные значения: бензиновый атмо-турбомотор держит 0,3–0,8 бар, дизель — 0,8–1,5 бар, спортивные версии разгоняются до 1,5–2,5 бар. Если под нагрузкой стрелка не доходит до нижней границы диапазона — ищите утечку в патрубках интеркулера или неисправность актуатора wastegate. Если наддув превышает верхнюю границу на 0,2–0,3 бар и держится — клапан перепуска закис или электронный актуатор потерял калибровку. В сервисе Danex Turbo такой замер — первый шаг диагностики перед снятием турбины: часто ремонт ограничивается заменой патрубка или прочисткой клапана, без разборки картриджа.

Первая ошибка — точка подключения. Манометр цепляют на вакуумную трубку вместо напорной магистрали после компрессора. Прибор показывает разрежение, а не наддув — цифры получаются случайные, и диагност делает неверный вывод о состоянии турбины. Вторая ошибка — замер на холостом ходу. На холостых заслонка почти закрыта, поток через компрессорное колесо минимальный, давление близко к нулю независимо от исправности агрегата. Реальная картина видна только под нагрузкой: разгон в пол, 3000–4000 об/мин, стрелка должна дойти до расчётного значения — 0,3–0,8 бар на бензиновом моторе, 0,8–1,5 бар на дизеле, у performance-версий и до 2,5 бар.

Третья ошибка — игнорирование пульсаций. Wastegate или геометрия VGT работают импульсно, поток наддува дёргается, и стрелка механического манометра дёргается вместе с ним, сбивая показания. Без демпфера или рестриктора на входе в трубку вы читаете не давление, а шум. Четвёртая ошибка — экономия на приборе. Бытовой манометр с классом точности 4–6 годится для шиномонтажа, но не для диагностики наддува. На рабочем диапазоне погрешность в 0,2–0,3 бар — это уже другая картина исправности на бумаге. Для диагностики нужен класс 1,5–2,5, где отклонение держится в пределах ±0,05–0,1 бар, — только тогда цифры сравнимы с заводским допуском.

Пятая ошибка — слепая вера в OBD вместо прямого замера. Бортовой компьютер в 2025 году покрывает до 90% параметров наддува, но это расчётные значения с датчика MAP, а не факт давления в патрубке. Больше 60% новых турбомоторов оснащены электромеханическими актуаторами wastegate или VGT, и при сбое датчика или проводки OBD покажет норму там, где турбина уже недодаёт наддув. Механический манометр от электроники не зависит: воткнули трубку, дали нагрузку, увидели факт.

Цена этих пяти промахов — не абстракция. Турбокомпрессор входит в топ-5 причин отказов двигателя после 100 тысяч километров, и в 30–40% случаев корень проблемы — масляное голодание или грязное масло, а не сама турбина. Кривые показания манометра ведут либо к ненужной замене картриджа, либо к пропущенной утечке наддува, которая ворует мощность — до четверти случаев потери тяги на турбомоторах приходится именно на boost leaks. В DANEX TURBO мы проверяем наддув под нагрузкой поверенным манометром и сверяем показания с фактическим состоянием картриджа — без снятия турбины с автомобиля. Нужна вторая независимая проверка — приезжайте, посмотрим вживую.
