Скол на крыльчатке в 1 мм — ещё не повод для паники? Разбираем, когда пора снимать турбину

Крыльчатка компрессора сидит на валу турбины и крутится вместе с ним на огромных скоростях. Лопатки у неё не плоские, а изогнуты в сложную 3D-форму: именно эта геометрия гонит воздух в улитку и создаёт давление наддува. Между кромкой лопатки и корпусом компрессора зазор измеряется десятыми долями миллиметра. Скол в 1 мм на этом фоне не мелочь, а полноценное искажение формы лопатки. В одном месте появляется локальный дисбаланс, в другом меняется картина обтекания воздуха. Вал начинает вибрировать, зазор в точке скола растёт, крыльчатка начинает цеплять корпус или уплотнения.

Дальше идёт цепная реакция, которую мы видим на дефектовке почти каждую неделю. Вибрация от разбалансированного колеса передаётся на подшипники вала, те работают с перекосом и быстрее съедают масляную плёнку. Падает давление наддува, потому что воздух в месте скола турбулизируется и теряет напор, который должен уходить во впускной коллектор. Отсюда и свист на высоких оборотах, которого раньше не было, и рост температуры выхлопных газов, когда двигатель компенсирует нехватку воздуха. А если скол случился от удара осколком или песчинкой, рядом с ним почти всегда остаётся микротрещина в металле, которую на глаз не видно. Трещина растёт от вибрации, и колесо может разрушиться не через год, а через несколько сотен километров.

Снимать турбину целиком ради осмотра крыльчатки не нужно. В большинстве случаев хватает снять воздушный патрубок с улитки компрессора. Открывается доступ к колесу, и дальше работает глаз и руки мастера, без разборки картриджа.

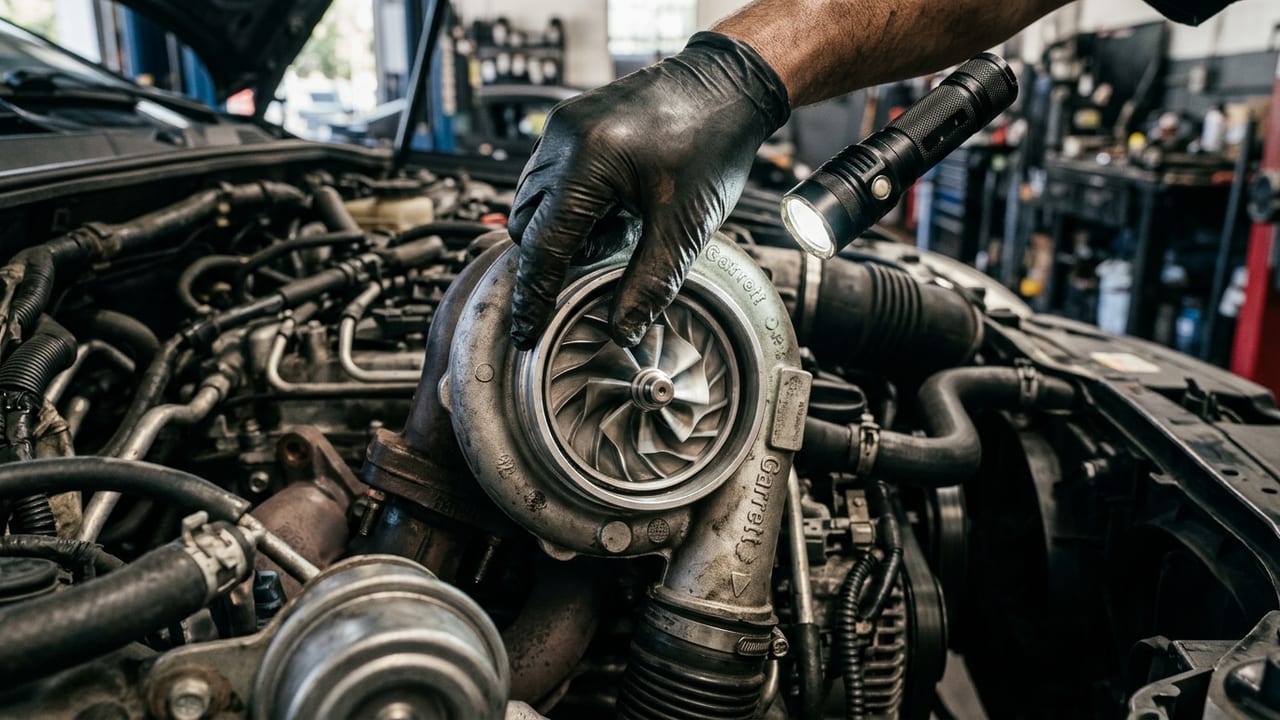

Первый шаг: прокрутить колесо рукой. Оно должно идти свободно, без задеваний о корпус и без ощутимого люфта. Если чувствуете, что лопатка цепляет улитку, или колесо качается в осевом направлении, дальше можно не продолжать, это повод снимать турбину. Второй шаг: берёте яркий фонарь и внимательно идёте по каждой лопатке. Ищете сколы на входных кромках, царапины на торцах, следы контакта с корпусом. Третий шаг: покачать вал в разных плоскостях, оценить люфт в подшипнике. Он часто идёт в паре со сколом: инородный предмет повредил и лопатку, и подшипник сразу.

Четвёртый шаг касается именно трещин, которые глазом не видно. При малейшем подозрении применяется цветная дефектоскопия: деталь обрабатывают проникающей жидкостью, которая проявляет микротрещины у основания лопатки или в ступице. В условиях обычного сервиса без такого контроля решение одно: при любом сомнении колесо меняют, не рискуя. Пятый шаг, который часто пропускают, это осмотр горячей стороны. Крыльчатка турбины страдает не от сколов, а от термической усталости, и трещины там прячутся под слоем нагара на лопатках. Без снятия улитки турбинного колеса эту часть толком не проверить, поэтому при жалобах на свист и падение мощности мы смотрим обе крыльчатки, а не только компрессорную.

Пять шагов звучат просто, но ошибка на любом из них стоит дорого. Крыльчатка крутится без заеданий, это ещё ничего не доказывает: трещина в ступице не мешает вращению до момента, когда колесо разлетается на высоких оборотах. Если по итогам осмотра остаются вопросы, лучше провести полную диагностику турбины без снятия с автомобиля, чем гадать по косвенным признакам. В Москве к нам чаще всего приезжают именно с такими сомнениями: скол маленький, машина едет, но свист появился. Осмотр за один визит снимает вопрос.

Горячая сторона турбины скрыта в улитке. Чтобы увидеть колесо, турбину снимают с двигателя и разбирают горячую улитку. Поэтому трещину на лопатке со стороны выхлопных газов никто не замечает месяцами. Она растёт тихо, под нагрузкой горячих газов до 900–1000 градусов, пока не оторвёт кусок металла.

Трещина на горячей стороне появляется не от удара, а от термической усталости. Металл разогревается и охлаждается тысячи раз за срок службы: разгон, сброс газа, остановка двигателя. Каждый цикл даёт микроскопическое расширение и сжатие сплава. Через 90–120 тыс. км у некоторых турбин накапливается достаточно циклов, чтобы в основании лопатки пошла трещина.

На компрессорном колесе скол видно сразу: достаточно снять воздушный патрубок и посветить фонарём. С турбинным колесом так не получится. Улитка закреплена на корпусе подшипников, и без разборки узла доступ к крыльчатке закрыт. Косвенные признаки все же есть: ровный свист меняется на прерывистый гул, из выпускной системы начинает идти синий дым при нагрузке, падает давление наддува на верхних оборотах.

Распространённая ошибка в диагностике на слух: мастер слышит свист, находит скол на компрессорном колесе, меняет картридж и закрывает заказ. А трещина на горячей стороне остаётся недиагностированной, потому что её никто не искал. Через пару тысяч километров турбина разрушается повторно, и клиент уверен, что ему продали бракованную деталь. На деле проблему просто не увидели, потому что не разобрали узел полностью.

Когда есть подозрение на горячую сторону: нестабильная работа турбины, металлическая стружка в выпускном коллекторе, запах горелого масла из выхлопа, мы снимаем турбину целиком и разбираем картридж. Только тогда турбинное колесо видно полностью, и можно проверить его на люфт, задевания и трещины в основании лопаток. Без этого шага любой вывод о состоянии горячей стороны остаётся гаданием. Если вы были готовы восстановить вопрос по телефону, скорее всего, вам продиагностировали только половину турбины.

Самое частое заблуждение, с которым мы сталкиваемся: «крутится свободно, значит, живая». Это не так. Прокрутили колесо рукой, задеваний нет, люфта на валу не чувствуете — и машина уезжает домой. А через 300–500 км турбина встаёт колом. Потому что вращение без закусывания говорит только об одном: нет грубого контакта лопатки с корпусом. Трещина у основания лопатки или в ступице никак себя не проявляет на холостом прокруте. Она копится под нагрузкой, на высоких оборотах, когда ротор крутится не руками, а под давлением выхлопных газов на десятках тысяч оборотов в минуту.

Второе возражение, которое мы слышим почти на каждом втором ремонте: «скол маленький, 1 мм, можно оставить». Разбираем механику. Крыльчатка балансируется на заводе с точностью до сотых долей грамма. Скол даже в 1 мм снимает металл неравномерно, и ротор начинает вращаться с дисбалансом. На холостых это незаметно. На 100 000–150 000 об/мин любой дисбаланс превращается в вибрацию, которая убивает подшипники скольжения за недели. Клиент меняет турбину повторно не потому, что ему продали плохой картридж, а потому что оставили повреждённое колесо «на доработку» вместо замены.

Третья история: «поставили новый воздушный фильтр, и всё прошло». Фильтр и правда убирает причину, если дело было в подсосе грязного воздуха. Но если скол уже есть, фильтр его не вылечит. Он просто перестанет подсыпать новые частицы абразива. Старое повреждение геометрии лопатки останется ровно таким же концентратором напряжений, как было, и трещина от него пойдёт независимо от чистоты воздуха на входе. Мы в таких случаях честно говорим клиенту: фильтр замените в любом случае, это профилактика. Но колесо с реальным сколом едет под дефектоскопию или сразу под замену, тут экономить не на чём.
