Турбину можно проверить не снимая. Но не всё покажет даже эндоскоп

Первый метод — замер люфта вала индикатором часового типа через масляный патрубок или шпильки улитки. Снимаем трубку подачи масла, упираем ножку индикатора в вал, качаем крыльчатку в двух плоскостях. Радиальный люфт в норме держится в пределах 0,025–0,10 мм, осевой — 0,01–0,07 мм. Погрешность самого замера около ±0,02 мм, но этого достаточно, чтобы сказать уверенно: подшипник на доработку или ещё походит. Деталь, которую часто упускают: замер делают на прогретом двигателе и под небольшой нагрузкой на вал, а не покачиванием крыльчатки пальцем на холостых. Такой «ручной» способ ничего не показывает, кроме явного износа, когда турбина уже гремит.

Второй метод — видеоэндоскопия через впускной и выпускной тракт. Третий — анализ давления наддува и времени отклика по логгеру через OBD. Эндоскоп даёт картинку забоин, сколов и нагара на холодном и горячем колесе с точностью 85–90%, но микротрещины в горячей части пропускает почти в четырёх случаях из десяти: металл там тонкий, трещина может прятаться под слоем нагара. Поэтому эндоскоп у нас всегда идёт в паре с логгером. Если давление наддува просело на 10–15% от заводской карты, а время отклика на разгоне выросло на 20–30%, это косвенно подтверждает износ подшипника или геометрии даже там, где картинка с камеры выглядит чисто.

Три метода вместе закрывают то, что не видно по отдельности: люфт показывает механику подшипника, эндоскоп — состояние колёс, логгер — реальную работу турбины под нагрузкой на ходу. Такая связка в 65–75% случаев вскрывает причину в масляном голодании или загрязнённом масле, а не в естественном износе. И стоит клиенту 2 000–4 000 рублей и 30–60 минут, а не 8 000–15 000 рублей и полдня на снятие ради проверки.

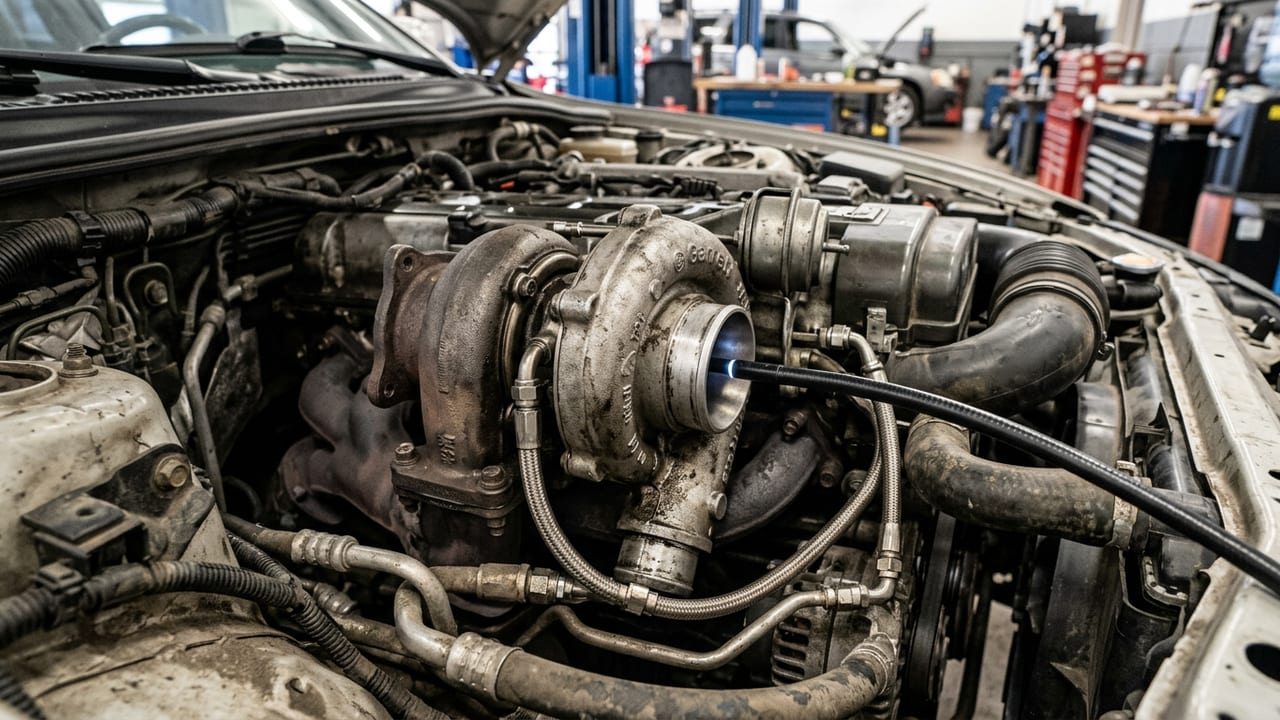

Эндоскоп заводим через впускной тракт, прямо к крыльчатке компрессора. Камера с подсветкой показывает лопасти в деталях: забоины от попавшего мусора, сколы по краю, нагар на горячей части. В 85–90% случаев этого достаточно, чтобы поставить диагноз сразу. Видно след от песчинки, прошедшей мимо фильтра. Видно обломанный кончик лопасти после попадания гайки или болта во впуск.

Микротрещину в улитке горячей части или в литье корпуса подшипника эндоскоп может не показать. До 40% таких дефектов остаются незамеченными при визуальном осмотре. Трещина живёт внутри металла, на поверхности её может не быть видно вообще, особенно если она ещё не вышла наружу прогаром или сеткой разводов. Турбина при этом может работать нормально ещё 5–10 тыс. км, а потом лопнуть по шву от перепада температур.

Поэтому эндоскопию мы всегда дополняем замером давления наддува и временем отклика турбины на разгоне. Если давление упало на 10–15% от заводской карты, а отклик стал медленнее на 20–30%, это говорит о проблеме, которую камера не покажет: эрозия улитки, трещина в литье, прогар клапана актуатора. Эти параметры снимаются сканером через OBD, без снятия турбины, за те же 30–60 минут.

Отдельно смотрим люфт вала. Индикатором, через масляный канал или турбинный патрубок, без разборки. Норма по радиальному люфту: 0,025–0,10 мм, по осевому: 0,01–0,07 мм. Погрешность замера у нас ±0,02 мм, этого достаточно, чтобы отличить рабочий подшипник от убитого. Небольшой радиальный люфт на холодную — это норма, не повод паниковать. А рост осевого люфта в паре с масляным следом на холодной части компрессора почти всегда означает: подшипник сыпется, дальше без разборки не обойтись.

Снимать турбину ради полной картины нужно не всегда. Если эндоскоп, давление наддува и люфт сходятся в одну историю, диагноз готов без разборки. Снятие остаётся для дефектовки подшипникового узла с балансировкой и для случаев, когда косвенные признаки противоречат друг другу. В Москве такую проверку делаем за один визит, пока вы ждёте в сервисе.

Люфт на валу турбины проверяют индикатором, а не пальцами на просвет. Нормальный радиальный люфт — 0,025–0,10 мм, осевой — 0,01–0,07 мм. На глаз эту разницу не почувствовать: рука даёт погрешность в разы больше самого допуска. Фраза «пошевелил рукой, вроде люфтит» — не диагноз, а гадание. Индикатор с точностью ±0,02 мм отбраковывает подшипник уверенно: если осевой люфт выше 0,07 мм, вал пошёл, тянуть с ремонтом нет смысла.

Второй параметр, который считают, а не ощущают, — давление наддува. У каждого двигателя своя заводская карта: сколько бар турбина должна держать на определённых оборотах и нагрузке. Если наддув падает на 10–15% от нормы, а время отклика турбины на разгоне растёт на 20–30%, это косвенный, но надёжный признак износа. Геометрия заедает, актуатор не держит положение, лопатки компрессора забиты нагаром. Мы снимаем эти цифры сканером и логгером прямо на стенде, без разборки.

Ошибка, которую мы видим постоянно: диагност проверяет люфт на холодную, без прогрева, без нагрузки на холостом ходу. Турбина на холодную ведёт себя иначе, масляная плёнка в подшипнике ещё не разогналась, зазоры читаются неверно. Прогрели, прогнали на оборотах, тогда замер. То же с масляным следом на корпусе: сам по себе он ничего не доказывает, часто это картерные газы из системы вентиляции, а не течь через уплотнения вала. Диагноз ставят по совокупности: люфт, давление, характер следа, а не по одному признаку.

Небольшой радиальный люфт в пределах нормы это не повод снимать турбину. Критично, когда растёт именно осевой люфт и это сочетается с масляным следом на холодной части корпуса, где маслу быть не положено. Такая комбинация почти всегда говорит о выработке подшипникового узла. Эндоскоп и замер индикатором дают до 85–90% точности по колесу и горячей части, а по подшипнику решение принимают по сочетанию зазора и давления наддува. Снятие нужно только для финальной дефектовки и балансировки, если цифры подтвердили износ.

Эндоскоп и индикатор люфта закрывают почти всё. Но не подшипниковый узел изнутри. Радиальный зазор в норме держится на уровне 0,025–0,10 мм, осевой — 0,01–0,07 мм. Индикатором на валу без снятия мы меряем это с погрешностью около ±0,02 мм. Для отбраковки хватает: если зазор вышел за верхнюю границу, турбина уже не доедет без ремонта. А вот состояние самих втулок, задиры на шейке вала, выработку упорного кольца так не увидеть. Это внутренности картриджа, до них добирается только разборка.

Горячая часть — отдельная история. Снаружи колесо турбины эндоскоп показывает честно: забоины от попавшего болта, сколы лопаток, нагар от перегретого масла. Такие дефекты мы находим в 85–90% случаев, не снимая турбину с коллектора. А усталостные микротрещины в литье корпуса или на лопатках турбинного колеса эндоскоп пропускает чаще. По нашей практике и по отраслевым данным, до 40% таких трещин остаются невидимыми снаружи. Если турбина прошла 150–200 тыс. км и работала на пределе наддува, подозрение на микротрещину снятием подтверждают или снимают почти всегда.

Отдельно — балансировка. Ротор турбины крутится на холостых до 80–100 тысяч оборотов в минуту, под нагрузкой у легковых турбин это 150–200 тысяч. Малейший дисбаланс на такой скорости за недели съедает подшипники заново, даже если вы поставили новый картридж. Проверить баланс ротора без снятия и без специального стенда просто нельзя. Поэтому если турбину уже перебирали, а она снова застучала через 10–15 тыс. км, в 70% случаев причина не в масле, а в кривой балансировке на предыдущем ремонте. Это тот случай, когда снятие и повторная переборка на стенде обязательны.

Проверка маслоканалов тоже имеет предел. По давлению наддува и логу с ЭБУ мы видим косвенные признаки голодания: падение буста на 10–15% от заводской карты, задержку отклика на 20–30%. Это говорит, что масло до турбины не доходит в нужном объёме. Но где именно забит канал, в сливе или в подаче, насколько забит маслоканал в самом картридже нагаром и закоксованными отложениями, без снятия и промывки системы не скажет никто. Если на эндоскопе видно чёрный лаковый нагар на валу у выхода масла, картридж почти всегда идёт под замену, а не под чистку.

Честная диагностика без снятия это не способ отложить разборку, а способ не делать её напрасно. Мы в DANEX TURBO сначала смотрим эндоскопом, меряем люфт и снимаем лог давления наддува прямо на автомобиле в Москве. Если признаки укладываются в норму или объясняются внешней причиной, скажем, грязным воздушным фильтром или подсосом воздуха, турбина остаётся на месте. Снимаем только когда видим то, что без разборки не проверить: подозрение на трещину в горячей части, дисбаланс после предыдущего ремонта или нагар глубоко в маслоканалах картриджа.
