Турбина BMW X5 дымит и свистит? Смотрим, что убивает картридж на дизелях

Свист на разгоне 2000–3000 об/мин — первый сигнал износа подшипников картриджа. На X5 с N57 турбина работает с давлением наддува 1,8–2,2 бар, и любой люфт вала на этом режиме превращается в тонкий свист, похожий на закипающий чайник. Если свист усиливается под нагрузкой и пропадает на холостых — вал уже гуляет в подшипниках, зазор превышает норму в 0,3–0,5 мм.

Синий дым из выхлопной трубы — это масло, которое турбина закидывает во впуск через изношенные уплотнительные кольца компрессорного колеса. На дизелях X5 масло часто обнаруживается прямо в интеркулере — снимаете патрубок, а внутри масляная пленка. Это классика масляного голодания: забитый маслоотводящий канал турбины создаёт подпор, картридж работает без нормальной смазки, и уплотнения садятся за 15–20 тысяч км вместо положенных 150.

Провалы на низах и задумчивый отклик педали говорят о неисправности геометрии турбины — актуатор не двигает лопатки VTG в нужное положение. На N57 актуатор электронный, с обратной связью по датчику положения, и когда лопатки закисают или ломается тяга, ЭБУ теряет контроль над давлением наддува. Машина едет вяло до 2500 об/мин, потом наддув резко приходит — характерный турбояма-эффект, который владельцы часто путают с проблемой топливной системы.

Стук или дребезг при сбросе газа — это уже механика: люфт вала на просвет, задевание крыльчатки о корпус улитки. Проверяем просто — снимаем воздуховод, берём крыльчатку рукой и качаем в осевом и радиальном направлении. Люфт больше 0,5 мм — картридж под замену, тянуть с ремонтом опасно: обломок лопатки улетит в двигатель и добавит работы не только турбисту.

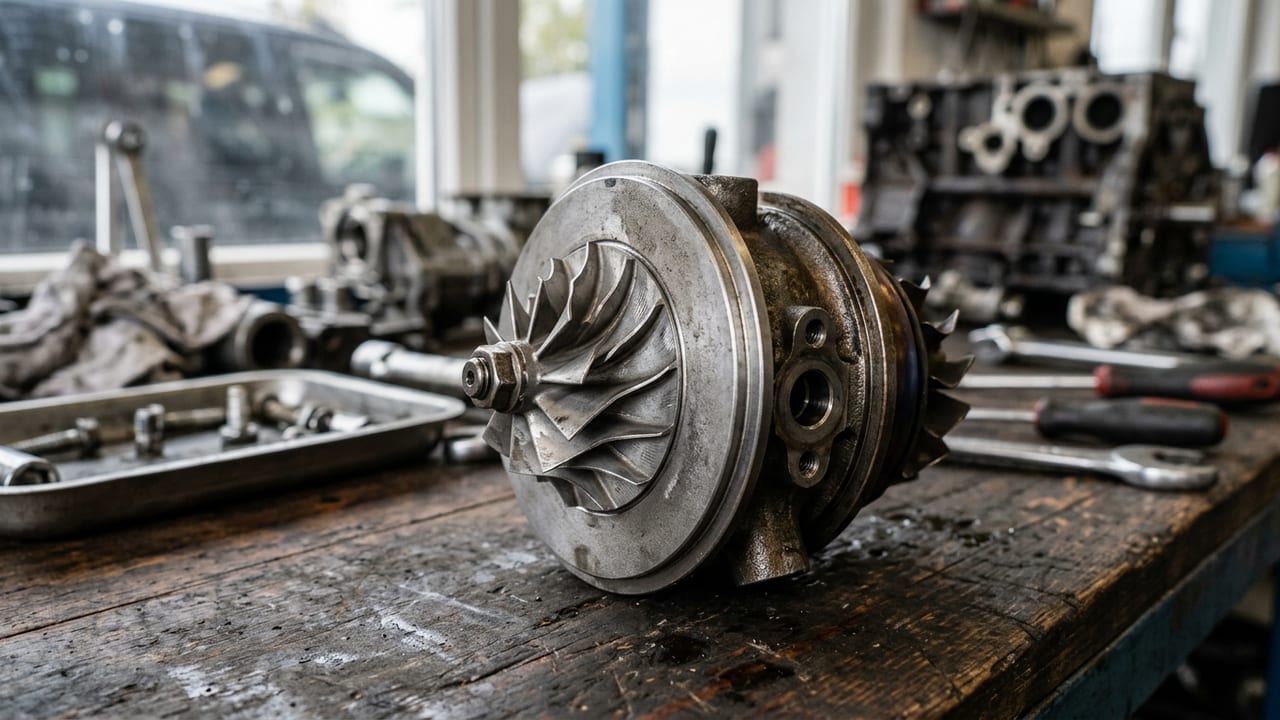

На дизельных X5 турбина работает в жёстком температурном режиме. Выхлопные газы на входе в турбину доходят до 800-850°C, а масло в подшипниках должно охлаждать вал и не коксоваться. Как только масло начинает гореть на горячих поверхностях — на валу турбины остаётся нагар, зазоры забиваются, вал начинает подклинивать. Это первая причина ранней смерти турбокомпрессора на N57 и M57.

Вторая причина — геометрия. На дизельных X5 стоит турбина с изменяемой геометрией (VTG), лопатки поворачиваются в зависимости от оборотов и нагрузки. Механизм управления — вакуумный актуатор или электронный шаговый привод. Сажа от системы EGR и картерных газов оседает на лопатках и в тяге актуатора. Через 100-150 тысяч км лопатки перестают свободно двигаться, актуатор упирается в упор, ЭБУ фиксирует ошибку по недостижению целевого давления наддува. Отсюда — рывки на разгоне и потеря тяги.

Третья причина — масляное голодание. Маслоканал турбины на X5 узкий, и если водитель экономит на замене масла или заливает не то, что рекомендовано для этого поколения дизеля, отложения забивают канал подачи. Турбина работает первые секунды после холодного пуска почти без смазки — вал крутится на голодном подшипнике. За несколько десятков таких запусков втулки вырабатывают люфт, который вы почувствуете как свист на любых оборотах, а не только на разгоне.

На топовых версиях X5 40d и M50d ситуация ещё интереснее — там установлена схема с двумя или тремя турбинами последовательного действия. Малая турбина отрабатывает низкие обороты, большая подключается на высоких. Если малая турбина изношена — вся система разбалансирована, ЭБУ видит нестыковку давления и уходит в аварийный режим. Ремонтировать такую турбину отдельно от партнёра бессмысленно — геометрия и давление настраиваются в паре.

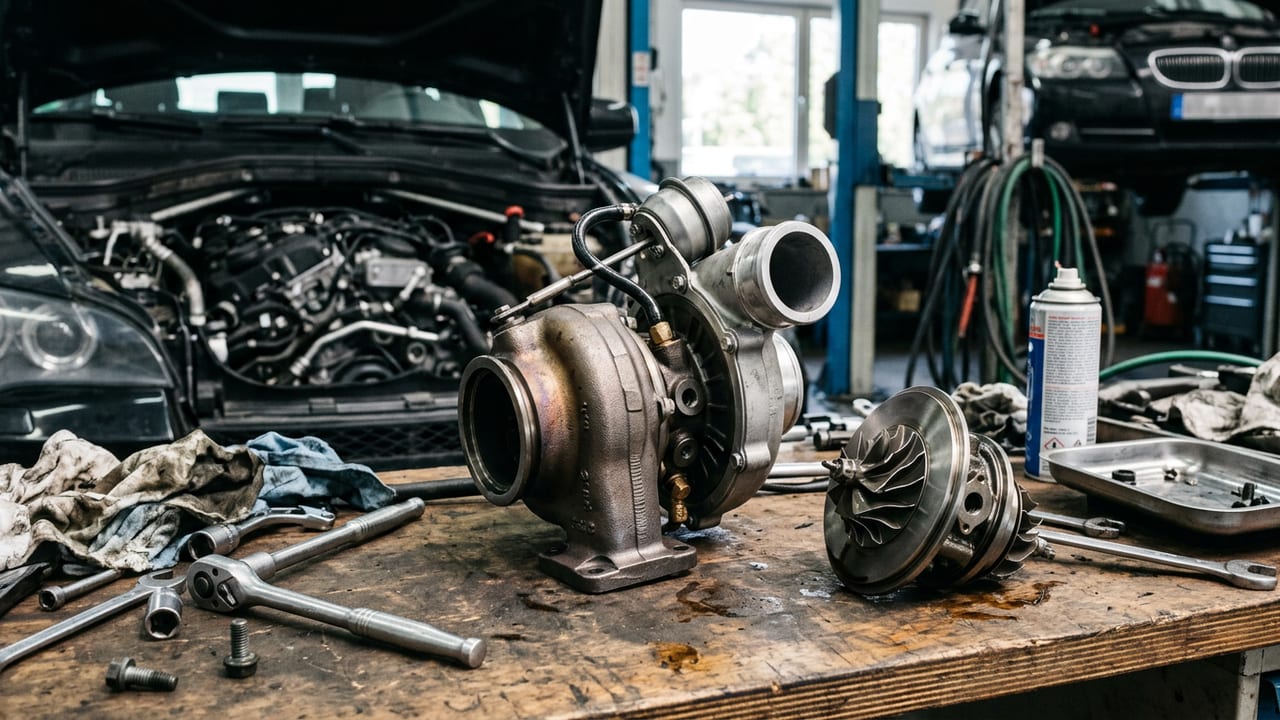

На BMW X5 с дизелями M57 и N57 турбина — это картридж (CHRA) плюс улитка компрессора, турбинный корпус и геометрия. Если вал ушёл люфтом на просвет, а сами корпуса целы — без задиров, без трещин на лопатках — картридж можно поменять и получить турбину как новую за треть цены новой единицы. Мы снимаем турбину, разбираем, меряем осевой и радиальный люфт, смотрим геометрию под лупой. Если всё чисто — ставим новый картридж, балансируем ротор, собираем с новыми стопорными кольцами и прокладками.

Другая история — когда геометрия (VNT на N57, VTG на более старых M57) залипла от нагара и лопатки погнуло при работе актуатора через силу. Электронный актуатор на N57 умный, но упорный: если рейка геометрии закисла, он продолжает тянуть шток, пока не сорвёт рычаг или не деформирует лопатки. В этом случае картриджем не отделаться — меняем геометрический блок целиком, а часто и корпус турбины, потому что посадочные места разбиты.

Третий сценарий — масляное голодание. Если турбина работала с забитым маслоканалом или на дешёвом масле с нагаром, вал прогорает, бронзовые втулки выкрашиваются, в улитку компрессора летит металлическая пыль. Тут смотрим на компрессорное колесо: если оно посечено стружкой или задрано по корпусу — это уже не про картридж, нужна замена турбины целиком, ремонт не даст ресурса больше 5-10 тысяч км.

Цена вопроса ощутима: восстановление картриджа на X5 с дизелем — от 25 000 до 40 000 рублей в зависимости от модификации, полная замена турбины с электронной геометрией — от 60 000 до 120 000 рублей на оригинальные Garrett или BorgWarner. Мы всегда говорим честно: если ресурс корпусов позволяет — ремонтируем картридж, это дешевле и не хуже по надёжности. Если геометрия и корпуса убиты — экономить на новой турбине не советуем, повторный выход из строя через пару месяцев обойдётся дороже.

Диагностика турбины X5 без снятия занимает 30–40 минут. Смотрим компрессометрию, давление наддува по датчикам, люфт вала через масляный патрубок, работу актуатора и геометрии на осциллографе. Стоит диагностика от 1500 до 2500 рублей — и эта сумма вычитается из стоимости ремонта, если вы его делаете у нас.

Ремонт картриджа турбины на M57 (3.0d) — это 25 000–35 000 рублей с заменой подшипников, упорного кольца, уплотнительных колец и балансировкой ротора. На N57 цена чуть выше, 30 000–40 000 рублей — там геометрия сложнее, допуски жёстче, и сама турбина крупнее. N47 (X5 25d) — самый капризный мотор по турбинам, ремонт обходится в 28 000–38 000 рублей, но чаще требует замены актуатора целиком, а не только картриджа.

Если геометрия сгорела или актуатор клинит без возможности восстановления — контрактная турбина в сборе на X5 стоит от 55 000 до 90 000 рублей в зависимости от поколения и мотора. Новая оригинальная турбина от BorgWarner или Garrett — это уже 120 000–180 000 рублей. Мы всегда считаем сначала ремонт: в 7 из 10 случаев картридж восстанавливается, и это дешевле замены в два-три раза.

Сроки: ремонт картриджа — 2–3 рабочих дня, если деталь в наличии. Замена актуатора с калибровкой — один день. Контрактная турбина ставится за день-два. Экспресс-ремонт возможен, если вы приедете утром и оставите машину — вечером забираете. Гарантия на работы и детали — от 6 до 12 месяцев, в зависимости от вида ремонта.
