Две турбины Land Cruiser 200 воют одна за другой — почему и что делать

На Land Cruiser 200 с дизелем 1VD-FTV стоит V-образная восьмёрка. Два ряда цилиндров, четыре плюс четыре, разведены под углом. Конструкторы Toyota не стали тянуть выхлоп с обоих рядов в один коллектор — слишком длинный путь, слишком большие потери давления. Решение простое и логичное: каждому ряду — своя турбина.

Левая турбина работает от первого ряда цилиндров, правая — от второго. У каждой свой выпускной коллектор, свой турбокомпрессор, свой актуатор геометрии. По сути это две независимые системы наддува, которые просто синхронизированы электроникой через блок управления двигателем. Расходятся потоки выхлопа — расходится и нагрузка на детали.

Именно из-за этой раздельной схемы турбины на 200-м редко выходят из строя одновременно. Чаще всего сначала подаёт голос одна — например, начинает выть на разгоне или показывает люфт вала на просвет. Причина обычно в неравномерном износе: разное качество прогрева, разная нагрузка на цилиндры, иногда разное качество топлива, поступающего в разные ряды форсунок. Со временем то, что убило первую турбину, добирается и до второй.

Мы в Danex Turbo видим это на практике постоянно: приезжает клиент с одной свистящей турбиной, а через полгода-год возвращается со второй. Причина не в самой турбине — а в том, что источник проблемы (забитый маслоканал, масляное голодание, отработавшее своё масло) не устранили при первом ремонте. Поэтому при диагностике одной турбины на V8 мы всегда проверяем состояние второй — без снятия с автомобиля это можно сделать прямо в сервисе в Москве.

На 1VD-FTV две турбины стоят параллельно — каждая обслуживает свой ряд цилиндров, левый и правый. Именно поэтому механик сразу спрашивает: свистит с одной стороны или с обеих? Если воет только левая — считайте, что диагноз почти готов, вторая пока держится. Если гудят обе — картина хуже, и дело часто не в самих картриджах, а в общей масляной магистрали или забитом обратке.

Свист на разгоне выше 2500–3000 об/мин — это почти всегда люфт вала. Воздух проходит через увеличенный зазор между колесом и корпусом компрессора, и получается тонкий высокий звук, похожий на свист чайника. Возьмите крыльчатку компрессора двумя пальцами через воздуховод и попробуйте покачать вал в осевом и радиальном направлении. Люфт больше 0,5 мм на просвет — картридж под замену, дальше он только разобьёт подшипники и пойдёт по маслу.

Синий дым из выхлопной трубы на холодную или при резком снижении оборотов — масло уходит через изношенные уплотнительные кольца прямо в турбину и сгорает вместе с топливом. На Land Cruiser 200 это часто путают с проблемами ЕГР или форсунок, но простой тест — снять патрубок интеркулера и посмотреть, есть ли масляная пленка на стенках. Если она есть — вопрос не в форсунках, турбина уже подтекает.

Потеря тяги на две турбины одновременно почти никогда не связана с ними напрямую в первую очередь. Чаще виноват общий канал подачи масла — забился фильтр, снизилось давление, и обе турбины начали голодать параллельно. Ремонтировать в такой ситуации только сами картриджи бессмысленно: через 5–10 тысяч км всё повторится. Сначала нужно продиагностировать систему смазки целиком, потом решать с турбинами.

Вал турбины плавает в масляной плёнке толщиной 0,02–0,04 мм. Это не смазка в привычном смысле — это гидродинамическая подушка, которая держит вал на весу при 150 000–200 000 об/мин. Уберите эту подушку хоть на секунду — начинается сухое трение металла по металлу. Подшипники скольжения на такой скорости прогорают за 2–3 секунды без масла. Именно поэтому масляное голодание убивает картридж быстрее, чем любой другой фактор.

На Land Cruiser 200 с 1VD-FTV мы видим характерную картину: если один картридж встал из-за голодания, второй почти всегда следует за ним с разницей в 3–8 тысяч км. Причина не в совпадении. Обе турбины питаются от одной масляной магистрали, через одинаковые каналы и форсунки. Если система засорена или масло не соответствует допуску — страдают оба картриджа, просто с разной скоростью износа. Одна турбина взвыла первой не потому, что ей «не повезло». Она просто оказалась слабее по запасу прочности на момент отказа системы питания.

Забитый маслоканал — самый частый виновник. Кокс от перегретого масла оседает на стенках узкого канала подачи, диаметр падает, давление на входе в картридж снижается на 30–40%. Турбина работает, но на голодном пайке — вал изнашивается медленно, без явного визга, до тех пор, пока не появится люфт. Второй сценарий — привычка сразу глушить горячий двигатель после трассы. Турбина крутится по инерции ещё 10–15 секунд, масляный насос уже не качает, вал остаётся без смазки на самых высоких оборотах остановки. Это и называется масляное голодание на выбеге — оно бьёт по картриджу сильнее, чем холодный запуск.

Отдельно скажу про экономию на масле и фильтрах. Дешёвое масло с плохой стойкостью к окислению коксуется в каналах турбины быстрее, чем в остальном двигателе — там температура на порядок выше. Забитая сетка маслоприёмника или несвоевременная замена фильтра дают тот же эффект: масло идёт, но с перебоями, под сниженным давлением. Итог один — сухое трение, задиры на валу, люфт на просвет. Ремонт картриджа без устранения причины голодания — это гарантированный повтор поломки через несколько месяцев.

Land Cruiser 200 с V8 4.5 — редкий случай, когда under one капотом стоит сразу два картриджа, и оба питаются от одной масляной магистрали. Если масло было грязным, если фильтр забился, если интервал замены сдвинули на пару тысяч километров — страдают обе турбины одновременно, просто одна чуть раньше другой. Поэтому когда к нам приезжает такой Land Cruiser с воем на разгоне, мы сразу закладываем ревизию обеих сторон, даже если вторая турбина пока молчит.

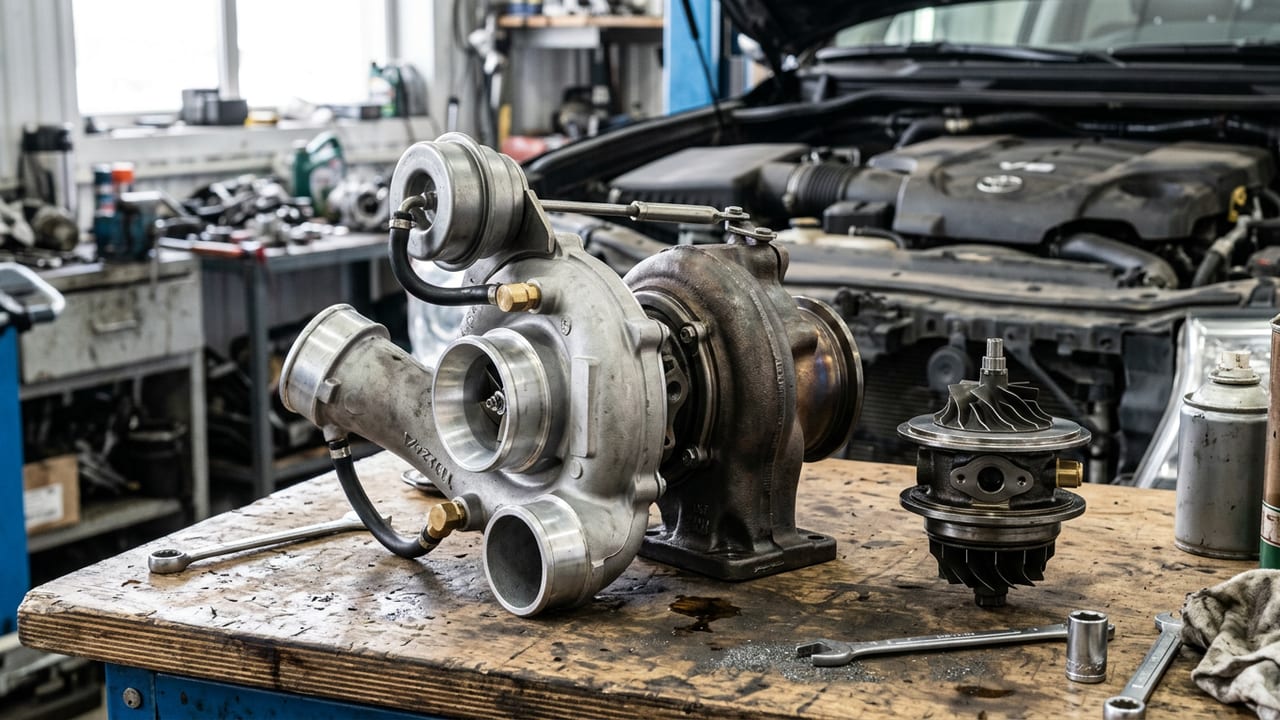

Ремонт картриджа на этом моторе — это замена вала с крыльчатками, подшипников скольжения, упорного подшипника и уплотнительных колец. Компрессорное и турбинное колесо балансируем в сборе на стенде — допуск по дисбалансу здесь не больше 0,3 г·мм, иначе на высоких оборотах турбина снова начнёт выть или гудеть. Геометрию (если стоит VNT) и актуатор проверяем на герметичность и ход рейки отдельно — треть повторных обращений связана именно с заклинившей геометрией, а не с самим картриджем.

По деньгам разница ощутимая. Новый оригинальный турбокомпрессор на этот двигатель обходится в 90–130 тысяч рублей за штуку, то есть комплект на два борта — от 180 до 260 тысяч. Восстановление картриджа с балансировкой и заменой всех расходных деталей на нашей стороне стоит 35–55 тысяч за турбину — то есть пара обходится вдвое, а иногда и в три раза дешевле новых узлов. Корпуса компрессора и турбины в 90% случаев переживают не один ремонт, если их не убил перегрев или обломок лопатки — их не выбрасывают, а дефектуют и используют повторно.

Отдельно предупреждаем: ставить на V8 турбину с барахла или неизвестный китайский картридж — путь к повторному визиту через 5–10 тысяч километров. Мы даём гарантию на ремонт, потому что уверены в подшипниках и балансировке, но гарантия не спасёт от масляного голодания, если владелец сэкономит на смене масла и фильтра после установки. Восстановленная турбина живёт столько же, сколько новая, если её кормят чистым маслом и не гоняют сразу под нагрузкой на холодном двигателе.
