Турбина MAN TGX воет на разгоне: что убивает картридж большегруза

Турбина TGX не ломается за секунду. Она сначала намекает — свистом на разгоне в районе 1500–2000 об/мин, который водитель принимает за шум турбовой ямы. На деле это износ подшипников скольжения картриджа: масляная плёнка истончилась, вал начал ходить с люфтом больше нормы. У турбин Holset и BorgWarner, что стоят на D20, D26 и D38, допустимый радиальный люфт вала — не больше 0,3–0,5 мм. Если на просвет видно, что крыльчатка гуляет — картридж уже не жилец, дело дней или недель.

Сизый дым из трубы на холостых или сразу после запуска — верный признак того, что масло идёт через уплотнения турбины в выхлопной тракт и горит там. Причина почти всегда одна: убитые радиальные подшипники дают осевой люфт, компрессорное колесо начинает тереться о корпус, уплотнительные кольца перестают держать масло. Дальше масло уходит и в интеркулер — откройте патрубок после турбины, и если внутри маслянистая пленка, значит, турбина уже топит двигатель собственным маслом через тракт наддува.

Потеря тяги на подъёме, когда фура MAN еле тащится, а стрелка турбометра не доходит до расчётных 2,2–2,8 бар — это чаще всего заклинившая геометрия VTG. Лопатки статора забиты нагаром или закисли, актуатор не может довести их в рабочее положение, турбина не создаёт нужного давления наддува. ЭБУ фиксирует расхождение между заданным и фактическим давлением, уходит в Limp mode, ограничивает подачу топлива — тяги нет, хотя турбина физически цела и её можно спасти без замены картриджа.

Чёрный дым под нагрузкой при исправном топливном насосе говорит об обратной ситуации: воздуха мало, солярка не догорает. Здесь стоит проверить не только турбину, но и маслоканал подачи — если он частично забит нагаром, турбина работает в масляном голодании даже при исправном насосе. Ремонт в этом случае без прочистки каналов и замены масла бессмысленен: поставите новый картридж, а через пару тысяч километров получите тот же люфт и тот же свист. Мы в DANEX TURBO при диагностике TGX без снятия с авто всегда проверяем и геометрию, и маслоподводящий тракт — иначе гарантия на ремонт превращается в формальность.

Первым делом снимаем впускной патрубок и проверяем люфт вала на просвет. Радиальный люфт до 0,3 мм на TGX с двигателем D38 — это норма, турбина живая. Люфт от 0,5 мм и выше на большинстве картриджей Holset HE500 или Borg Warner — это приговор: подшипники выработаны, вал ходит внутри втулок, дальше только капитальная переборка или замена картриджа.

Дальше смотрим на масло. Капаем несколько капель на белую тряпку у входного патрубка компрессора. Чистое масло с легким блеском — маслоканал живой, турбина держит давление. Черная гарь с металлическим отливом — это стружка от разрушенного подшипника, она уже гуляет по всей системе смазки двигателя. В таком случае меняем не только турбину, но и промываем маслоканалы, иначе новый картридж убьет масляное голодание за пару тысяч километров.

Проверяем осевой люфт вала — прижимаем компрессорное колесо и качаем вперед-назад. На большегрузе с пробегом за 400 тысяч допустимо до 0,08 мм. Больше — упорный подшипник просел, турбина начинает бросать масло в интеркулер через уплотнительные кольца. Заодно смотрим геометрию поворотных лопаток актуатора: если они закисли и двигаются с рывками, а не плавно, наддув скачет, и мотор недобирает мощность на разгоне даже при живом картридже.

Отдельно снимаем показания давления наддува диагностическим сканером под нагрузкой. У TGX с D38 рабочее давление на верхних оборотах должно держаться в районе 2,3-2,6 бар в зависимости от комплектации двигателя. Провал на 0,3-0,5 бар при исправной геометрии — почти всегда сигнал забитого маслоканала или подсоса воздуха на стыках, а не убитого картриджа. Такую турбину можно спасти чисткой и заменой уплотнений без разборки на стенде, и это в разы дешевле полной переборки.

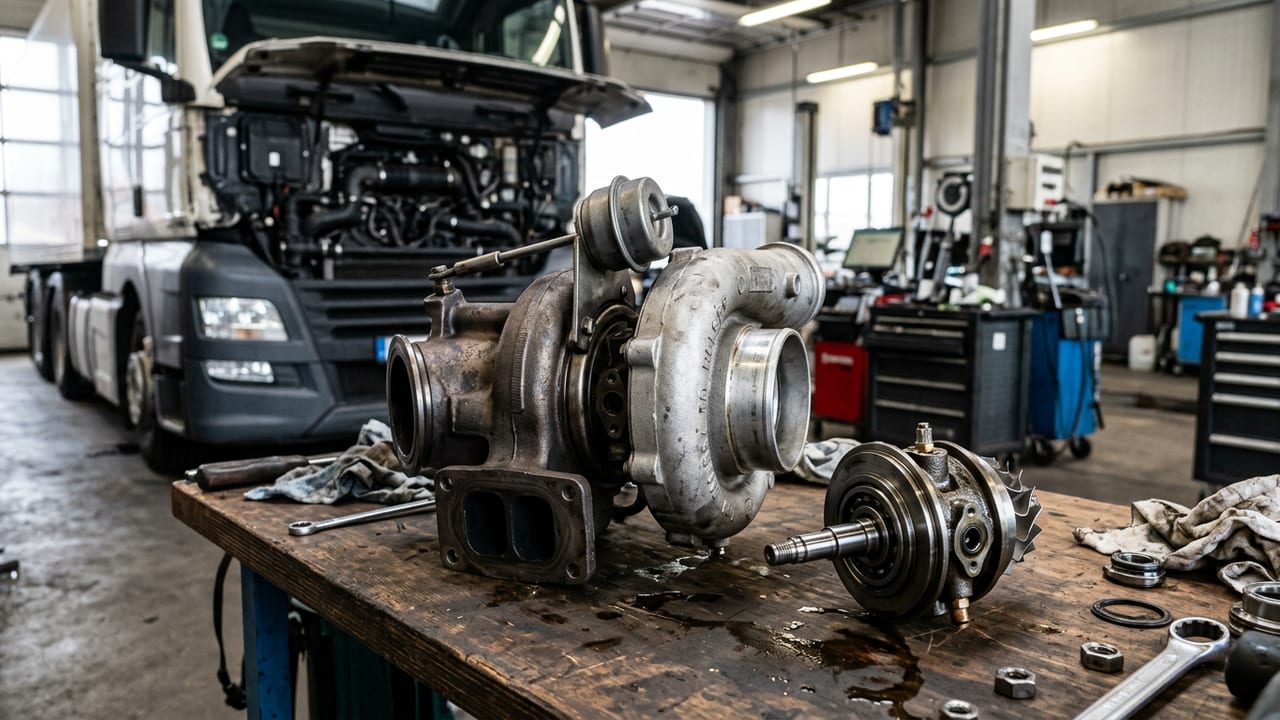

Когда картридж MAN TGX снят на стенде, первым делом смотрим люфт вала на просвет. Радиальный зазор больше 0,08–0,1 мм — подшипники скольжения выработали ресурс, вал ходит как в разболтанной втулке. На большегрузах с пробегом за 400 000 км это норма, а не редкость. Меняем сам вал с турбинным колесом в сборе, если на кромках лопаток есть следы касания о корпус — точить и балансировать по отдельности смысла нет, геометрия уже не та.

Компрессорное колесо проверяем на эрозию и трещины у основания лопаток. Если турбина ловила масляное голодание хотя бы раз, на колесе видны характерные подгары — металл темнеет, кромки становятся хрупкими. Такое колесо под замену без вариантов, дальше оно просто отвалится на высоких оборотах. Уплотнительные кольца на валу — расходник, меняем всегда, даже если внешне целые: резина за 3–4 года дубеет и теряет упругость, а именно через них масло начинает сифонить в улитку компрессора.

На MAN TGX геометрия турбины (VTG) — это отдельная головная боль. Актуатор и рычаг привода лопаток закисают от сажи и картерных газов, лопатки перестают ходить плавно. Разбираем узел геометрии полностью, каждую лопатку чистим от нагара вручную, проверяем ход по всему диапазону. Если люфт в посадочных втулках лопаток превышает 0,15 мм — меняем комплект, иначе турбина будет держать наддув неравномерно и снова выть на разгоне через пару месяцев.

Маслоканалы и сливной канал прогоняем под давлением обязательно. Забитый слив — частая причина повторного выхода картриджа из строя: масло не успевает уходить, давит на уплотнения, лезет в турбинную часть. После сборки картридж балансируем на стенде минимум в двух плоскостях — без этого биение на высоких оборотах гарантировано, и новый ремонт не протянет и 50 000 км.

Вал турбины MAN TGX крутится на холостых до 80 000 об/мин, а под нагрузкой разгоняется до 150 000–180 000. На таких скоростях даже разница в полграмма на роторе превращается в удар по подшипникам. Поставили новое компрессорное колесо или вал без балансировки — получили вибрацию, которую слышно как вой уже через пару тысяч километров.

Балансировочный стенд не глазами оценивает биение, а датчиками ловит вибрацию на реальных оборотах, близких к рабочим. Ротор раскручивают до 40 000–60 000 об/мин, снимают показания дисбаланса по двум плоскостям — компрессорной и турбинной сторонам отдельно. Дальше в нужных точках снимают металл фрезой в десятые доли грамма, пока амплитуда вибрации не уйдёт в допуск. Для турбин большегрузов класса TGX этот допуск обычно укладывается в 0,3–0,5 г·мм на плоскость — цифра небольшая, но именно она отделяет рабочий картридж от того, что провоет полгода и умрёт снова.

Мы в Danex Turbo не отдаём картридж клиенту без протокола балансировки — не потому что это модно, а потому что без неё гарантия бессмысленна. Собрали турбину на глаз, закрутили — она первое время может работать тихо. Но нагрузка, температура, обороты быстро проявят дисбаланс: появится люфт вала на просвет, подшипники начнут выкрашиваться, масло полезет через уплотнения в интеркулер. И вы снова приедете с тем же воем на разгоне, только теперь придётся менять не только картридж, но и компрессор с турбинной улиткой — там уже металлическая пыль везде.

Дешёвый ремонт без балансировки на стенде — это не экономия, а отложенный счёт. Разница в стоимости услуги — пару тысяч рублей, разница в последствиях — вся турбина заново. Если вам предлагают собрать картридж без протокола проверки дисбаланса — это повод насторожиться, а не радоваться цене.
