Турбина Kodiaq 2.0 TDI свистит и теряет тягу: что убивает картридж

Турбина на 2.0 TDI работает с изменяемой геометрией. Лопатки направляющего аппарата поворачиваются и меняют угол, подстраивая давление наддува под обороты. На низах лопатки прикрыты, газовый поток ускоряется, турбина раскручивается быстрее. На высоких оборотах лопатки открываются шире, чтобы не задушить выхлоп. Механизм тонкий, с мелкими зазорами, и именно в этом его слабость.

Управляет геометрией вакуумный актуатор через электромагнитный клапан. Шток тянет кольцо, кольцо поворачивает лопатки. Весь узел сидит в выпускном тракте, где температура выхлопных газов легко уходит за 700–800 градусов. Масло здесь не бывает, зато нагар от картерных газов и несгоревшего топлива оседает на лопатках и тяге постоянно.

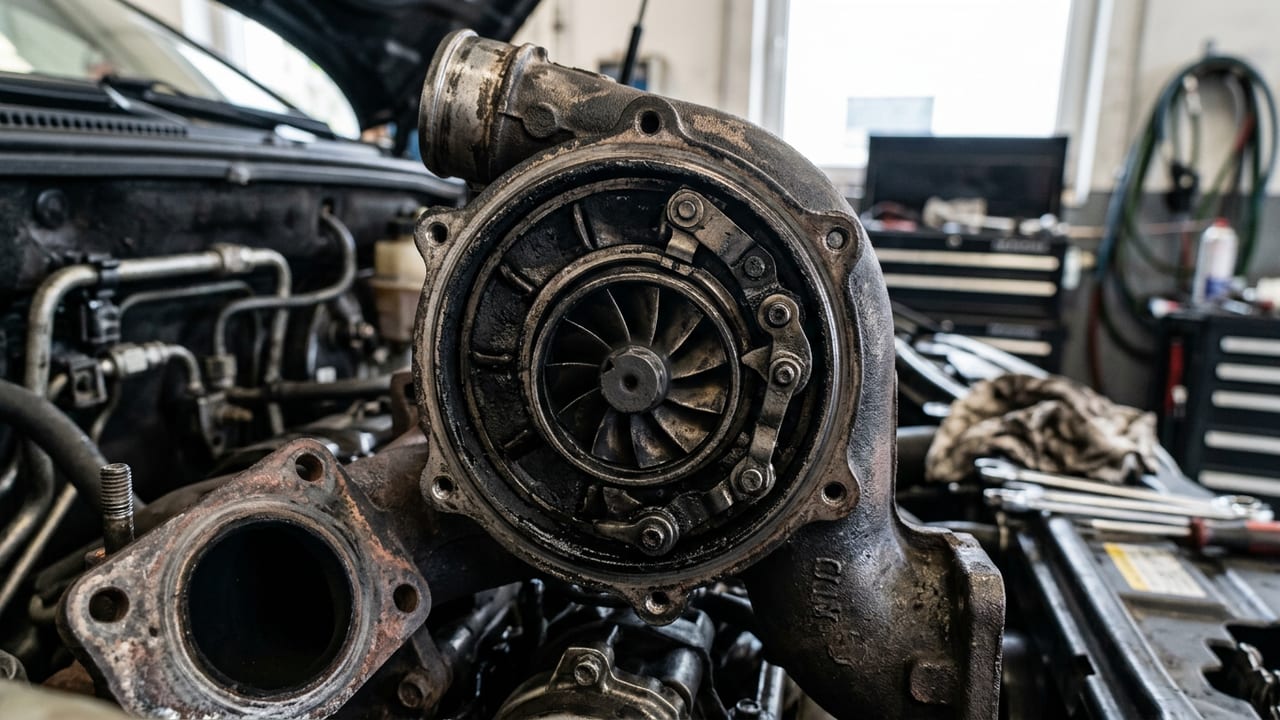

Нагар копится слоями, как накипь в чайнике. Сначала лопатки двигаются туже, актуатор тянет шток с усилием. Потом зазор забивается настолько, что кольцо встаёт колом в одном положении. ЭБУ видит, что заданное давление наддува не совпадает с фактическим, и кидает ошибку по турбине. Машина при этом может ехать нормально ещё пару недель, просто с провалом на разгоне или лёгким свистом.

Больше всего страдают моторы, которые ездят короткими поездками по городу или часто работают на холостых после нагрузки. Турбина раскрутилась на трассе до горячего состояния, а потом владелец заглушил двигатель сразу у подъезда. Масло в подшипниках закоксовывается, а на лопатках геометрии оседает дополнительный слой сажи, который не успевает выгореть. На трассовых машинах с регулярным прогревом нагар тоже есть, но нарастает медленнее.

Отдельно стоит сказать про качество топлива и масла. Дешёвое масло с коротким интервалом замены не спасает геометрию от нагара: сажа идёт через систему рециркуляции газов, а не через масляный контур. Зато грязное масло убивает подшипники вала изнутри, и тогда к свисту геометрии добавляется люфт на просвет. Два разных процесса, но итог один: турбина теряет тягу и начинает жить на нервах.

Турбина на 2.0 TDI не ломается мгновенно. Она сначала жалуется. Первый звонок — свист или вой на разгоне, чаще всего в районе 1500–2500 об/мин. Это либо подсос воздуха в патрубках, либо подшипники вала начали ходить с люфтом больше нормы. Дальше появляется провал тяги: жмете педаль, а Kodiaq будто задумывается, прежде чем поехать. Геометрия турбины не успевает отработать нужный угол лопаток, давление наддува падает ниже заданного, и ЭБУ фиксирует это как ошибку по турбине. Иногда к свисту добавляется сизый дым из трубы на горячую — верный признак, что масло пошло через уплотнения в выпускной тракт.

Отдельно смотрите на расход масла без видимых подтеков и на масляные следы в районе улитки. Это не мелочь, которую можно подождать до следующего ТО. Если турбина гонит масло через вал, частицы нагара и металлическая стружка рано или поздно долетают до крыльчатки, и тогда вместо ремонта картриджа вы получите разбитый корпус. Мы в Danex Turbo всегда начинаем не с демонтажа, а с диагностики на месте: сканер показывает фактическое и заданное давление наддува, дальше проверяем вакуумную магистраль управления геометрией и ход штока актуатора рукой. Это занимает немного времени, но сразу отсекает ложные тревоги — скажем, когда вместо турбины просто подсасывает воздух потрескавшийся патрубок интеркулера.

Снятие турбины с Kodiaq — это несколько часов работы и риск повредить то, что ещё можно спасти. Мы начинаем не с ключей, а со сканера. Подключаемся к ЭБУ, смотрим фактическое давление наддува в реальном времени и сравниваем с заданным. Если турбина недодаёт 0,2–0,3 бар на разгоне, это уже повод копать глубже, но не повод сразу тащить агрегат со стенда.

Дальше смотрим вакуумную магистраль, которая управляет геометрией лопаток. На VAG здесь часто виноват не сам актуатор, а трещина в шланге или рассохшийся штекер клапана. Подсос воздуха в этой линии даёт ровно те же симптомы, что и закоксованная геометрия: провал тяги, свист, ошибку по наддуву. Проверяем герметичность насосом, подаём тестовое давление и смотрим, держит шток или сползает.

Отдельно лезем руками к валу турбины через улитку. Люфт на просвет и осевой люфт — это то, что сканер не покажет никогда. Берём крыльчатку пальцами, качаем в двух плоскостях. Небольшой люфт в сотые доли миллиметра — норма для подшипников скольжения. Если вал шатается заметно или задевает корпус при вращении, картридж уже выработал ресурс, и тут спорить не о чём.

Такой осмотр занимает час-полтора и даёт почти полную картину без разбора впускного и выпускного тракта. Мы в Москве делаем эту диагностику именно в таком порядке: сканер, вакуум, люфт вала. Только после этого говорим клиенту, снимать турбину или нет. Часто итог простой: клапан или шланг обошлись бы в разы дешевле, чем переборка картриджа, которую человек уже настроился оплатить.

Первый вопрос, который задает каждый владелец Kodiaq: менять турбину целиком или чинить картридж? Ответ зависит от того, что показала дефектовка. Если корпус турбины целый, геометрия не задрана, улитка без трещин, а убит только ротор на подшипниках, менять картридж дешевле замены агрегата. Старый корпус с его посадочными местами и геометрией остается, новый картридж возвращает турбине заводской люфт вала и давление наддува.

Другая история, когда вместе с подшипниками умерла и геометрия: лопатки оплавлены нагаром, рычаг актуатора болтается, корпус поведен от перегрева. Тут ремонт картриджа ничего не даст: турбина через месяц снова засвистит или просто не выйдет на нужное давление. В такой ситуации честнее сразу говорить о замене турбины целиком, а не тянуть ремонт, который не выстрелит.

Отдельно скажу про дешевые картриджи с рынка. Они часто не держат ресурс: подшипники выхаживают 20–30 тыс. км и турбина снова крутится люфтом на просвет. Экономия на картридже оборачивается повторной разборкой, а значит новой заменой масла, прокладок и потраченным временем на снятие-установку. На практике разница в цене между нормальным и дешевым картриджем окупается уже на второй поломке.

Причину смерти турбины нужно находить до ремонта, а не после. Если масло уходило в интеркулер из-за масляного голодания, забитого маслоканала в турбине или банально несвоевременной замены масла, новый картридж встанет в те же условия и умрет повторно. Поэтому перед сборкой проверяем маслоподающую трубку на проходимость, смотрим давление масла и состояние фильтра. В Москве можем сделать диагностику турбины Kodiaq без снятия с авто и сказать на месте, что реально нужно: картридж, геометрия или турбина целиком.
