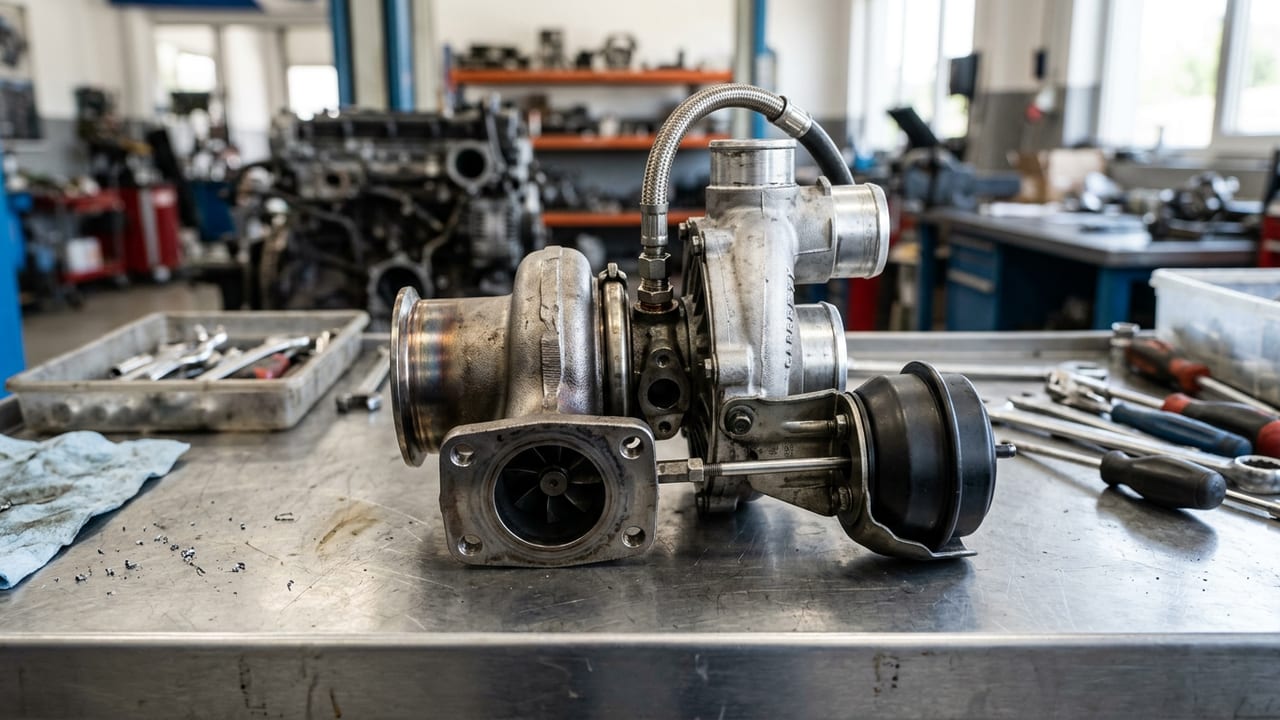

GT1544V на 1.4 D-4D: почему турбина умирает раньше срока

Под капотом 1.4 D-4D стоит дизель 1ND-TV. Yaris, Corolla E12 и E15, Auris, Urban Cruiser, iQ — выпуск примерно с 2001 по 2016 год. Штатный наддув — GT1544V с изменяемой геометрией, VNT. Мотор компактный, но работает на пределе: малый объём, высокая степень сжатия, постоянная дизельная нагрузка.

Сердце агрегата — картридж, он же CHRA. Турбинное и компрессорное колёса сидят на одном валу. Вал крутится в подшипниках скольжения, и держит его масляная плёнка, а не шарики. Обороты — до 200 000 в минуту. Геометрия работает просто: на низах лопатки прикрыты, сечение сужается, поток газа ускоряется — наддув появляется рано. На верхах лопатки раскрываются, чтобы не сдуть мотор передувом. Положением управляет актуатор — вакуумный или электронный.

Ресурс — это не заводская норма, а практика. При регламентной замене масла узел ходит ориентировочно 150–250 тыс. км. Интервалы ТО 15–20 тыс. км и городской режим срезают цифру до 80–150 тыс. км. Оценка по сервисной статистике. Убивает не пробег, а масляное голодание: забитый маслоканал или уставший насос добивают агрегат за считанные тысячи километров.

Отсюда порядок проверки. Сначала осевой и радиальный люфт вала. Потом ход актуатора и лог давления наддува. Дальше маслоподача и слив, подсосы, состояние интеркулера. Многое видно без снятия с автомобиля. Если вы в Москве — приезжайте на диагностику: посмотрим люфт на просвет, снимем лог и скажем прямо, что нужно — чистка геометрии, переборка с балансировкой или замена.

У одного и того же 1ND-TV турбина живёт по-разному. При регламентной замене масла — 150–250 тыс. км. При интервалах ТО 15–20 тыс. км и городской езде — 80–150 тыс. Это оценка по практике сервисов, не заводская норма. Разницу даёт не мотор и не манера езды. Её даёт масло.

Подшипники скольжения держат вал на масляном клине. Зазор — сотые доли миллиметра. Пропала подача — вал ложится на вкладыш. Через несколько тысяч км появляется радиальный люфт, дальше задиры, дальше синий дым из трубы. Маслоканал забивает кокс от перегретого масла, сетка-фильтр на входе в турбокомпрессор — то же самое. Поэтому сначала меряем давление и смотрим слив. Снятие узла — только после этого.

Второй убийца — изменяемая геометрия. Лопатки VNT зарастают нагаром, ход штока актуатора падает, электроника видит расхождение с картой и валит двигатель в ошибку по наддуву. Проверить это можно без снятия: лог давления наддува через OBD, ход актуатора, осевой и радиальный люфт, подсосы, состояние интеркулера. Стендовая дефектовка с балансировкой — уже на снятом узле.

Восстановленная турбина вместо новой — рабочий вариант, не компромисс. Замена картриджа CHRA, новый ротор с балансировкой, стендовая проверка — ресурс выходит сопоставимым с заводским. Ориентиры по РФ: б/у 15–40 тыс ₽, восстановленная 30–70 тыс, новая OEM от 100 тыс. Только повторный отказ приходит в ту же точку: забитый маслоканал, незамененное масло, дешёвый картридж без балансировки. В Москве мы начинаем с диагностики без снятия с авто — она стоит дешевле второй турбины.

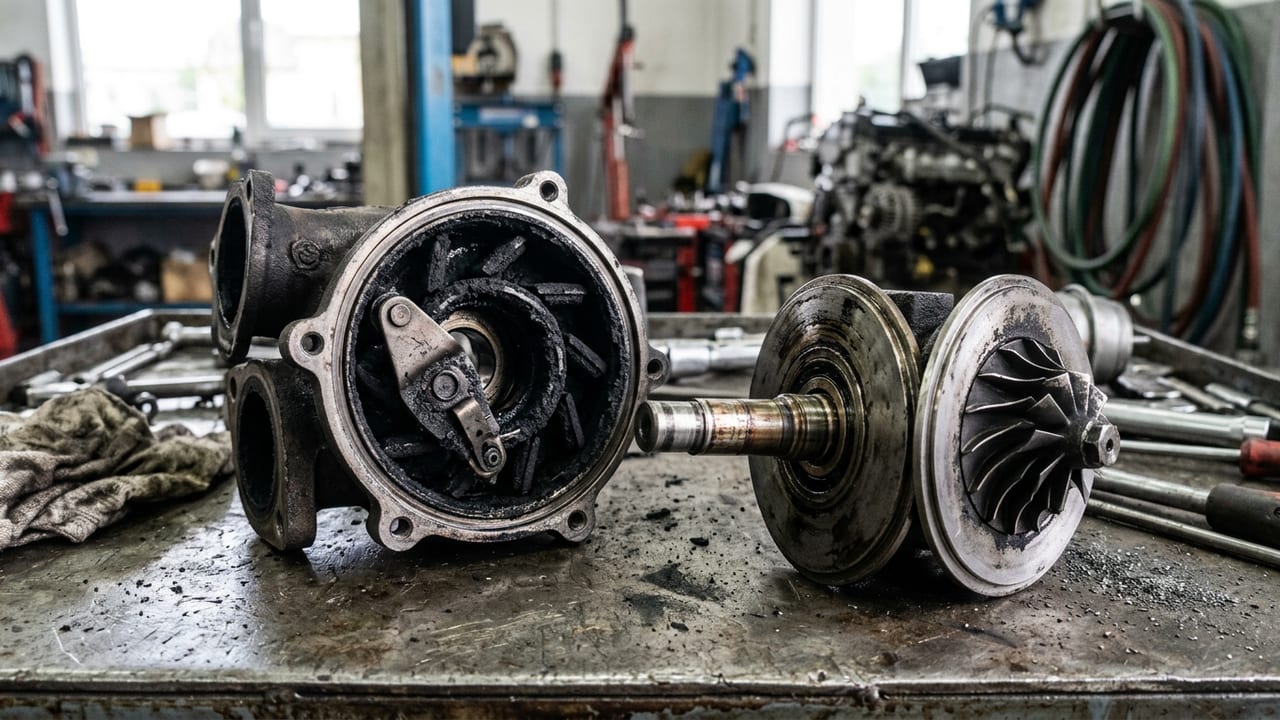

Первая причина по частоте — кокс на механизме изменяемой геометрии. Лопатки VNT ходят с зазором в десятые доли миллиметра, а рядом идёт поток выхлопа с сажей и парами масла. Слой нагара толщиной с папиросную бумагу — и лопатки залипают. Симптомы: на 1500–2000 об/мин наддув проваливается, машина тупит с места, а после 2500 об/мин вываливается передув и ошибка. В логе по OBD видно главное — ход штока актуатора зажат, фактическое давление расходится с заданным на 0,2–0,3 бар.

Вторая — износ подшипников скольжения и люфт вала. Ротор висит на масляном клине. Когда масло устало или приходит с задержкой, клин рвётся и вкладыш протирается. Проверка простая: валик на просвет, радиальный ход рукой, осевое смещение индикатором. Норма — сотые доли миллиметра. Ощутимый рукой люфт или следы касания колесом корпуса — приговор: чистка геометрии тут уже не поможет. Отсюда классическая ошибка: почистили VNT, не посмотрев подшипник, и через пару тысяч километров получили ту же картину.

Дальше по списку — течь маслосъёмных уплотнений, трещины горячей части и отказ актуатора. Уплотнения сдают после перегревов и закоксованного слива: масло уходит в интеркулер, на разгоне появляется синий дым, уровень на щупе падает. Трещины в горячем корпусе идут от термоциклирования — на холодную их не видно, нужна опрессовка или стенд. Привод геометрии ломается отдельной жизнью: шток и рычаг закисают от реагентов, и узел теряет управление задолго до механического износа.

Общий знаменатель у всех пяти причин один — масло и маслоподача. Забитый маслоканал, забитый слив, фильтр эконом-класса, интервал 15–20 тыс. км в городе — и ресурс падает с расчётных 150–250 тыс. км до 80–150 тыс. км. Масляное голодание добивает картридж за считанные тысячи километров даже при смешном пробеге. Поэтому в DANEX TURBO дефектовка начинается не со снятого узла: сначала лог давления наддува и ход геометрии по OBD прямо на авто, потом зазоры, подача и слив, поиск подсосов и забитого интеркулера. Так видно, что дешевле — переборка с балансировкой или замена. Диагностика без снятия — в Москве, по записи.

Вариантов три. Замена CHRA — картриджа в сборе. Полная переборка с балансировкой ротора и стендовой проверкой. Новая или восстановленная в заводских условиях. Ориентиры по РФ: б/у с разборки 15–40 тыс ₽, восстановленная 30–70 тыс ₽, новая OEM от 100 тыс ₽. Хотите сэкономить — считайте не цену узла, а цену двух ремонтов.

Картридж — ротор с подшипниками, собранный на заводе. Меняется быстро, стоит меньше. Но он лечит только собственный износ. Если горячая часть в трещинах, лопатки VNT закоксованы, актуатор подклинивает, а маслоканал забит — новая вставка уйдёт за считанные тысячи километров. Такой ремонт мы называем отсрочкой платежа, а не ремонтом.

Полная переборка — это дефектовка всего узла. Осевой и радиальный люфт вала на просвет, ход актуатора, состояние геометрии, горячая часть на трещины, маслоподача и слив. Дальше балансировка ротора на станке, новые подшипники и уплотнения, стенд. Ротор на 1.4 D-4D раскручивается до ~200 000 об/мин: несбалансированная сборка на таких оборотах не живёт. После установки снимаем лог давления наддува через OBD и проверяем ход VNT — иначе не поймём, что геометрия ходит до упора.

Честно про восстановленные. Доля remanufactured растёт: OEM подорожал, логистика усложнилась, машинам 10+ лет, а ремонт вместо замены экономит сотни тысяч. Качественно перебранный турбокомпрессор при устранённой первопричине ходит сопоставимо с новым. Первопричина — это EGR, подсосы, забитый интеркулер, упавшее давление масла. Не убрали её — второй отказ придёт через пару месяцев. Гарантия поэтому зависит от состояния двигателя и сопутствующих работ, а не от щедрости сервиса. Люфт вала и ход актуатора проверяем без снятия с авто — приезжайте в Москву, покажем цифры на замере до того, как вы что-то купите.
