Турбина 1.4 TSI свистит и теряет тягу? Разбираем, что происходит внутри

Турбина не ломается за секунду. Сначала появляется люфт вала — на просвет, если снять патрубок, крыльчатка ходит на 0,5–1 мм в стороны и по оси. Это износ втулок подшипника скольжения, и на этой стадии турбину ещё можно спасти переборкой картриджа. Дальше начинается свист на разгоне — характерный высокий тон, который растёт с оборотами двигателя. Это воздух проходит мимо изношенного уплотнения компрессорного колеса или щели в улитке из-за биения вала.

На моторах EA211 (с 2012 года, коды CZDA, CZEA, CJZA, DJKA) чаще всего страдает малая турбина IHI — самая массовая по нашим обращениям. Первые тревожные звонки появляются на пробеге 80–120 тыс. км, а сам узел обычно живёт 100–150 тыс. км. Если авто прошито на Stage 1 или Stage 2, а масло меняют не каждые 7,5–10, а раз в 15 тыс. км, ресурс проседает до 60–90 тыс. — повышенный наддув и температура выхлопа быстрее убивают крыльчатку и подшипники.

Синий дым из выхлопной — это уже не свист, а сигнал, что масло пошло мимо изношенных уплотнений вала прямо в турбину и дальше в цилиндры. Параллельно оно оседает в интеркулере: снимите патрубок после турбины — если внутри масляная плёнка, вал уже не держит осевой люфт. Провалы тяги и рывки чаще всего дают не механику турбины, а актуатор wastegate или его привод — на диагностике это коды P2563/P2564, недодув читается как P0299, передув как P0234. Отдельно смотрим датчик наддува — P0236/P0238 — потому что двигатель уходит в аварийный режим именно от неверных показаний, а сама турбина может быть исправна.

Причина №1 всех этих симптомов — масляное голодание. Маслоподводящая трубка коксуется нагаром, сечение зауживается, давление на подшипник падает, вал начинает бить — отсюда и люфт, и свист, и дым разом. Поэтому на диагностике мы не смотрим только саму турбину: проверяем люфт вала, тестируем актуатор через VCDS или ODIS, замеряем реальное давление наддува и заглядываем эндоскопом внутрь улитки. Процедура занимает 30–60 минут и стоит 1,5–4 тыс. руб. — дешевле, чем менять исправную турбину, когда проблема была в клапане или трубке.

Малая турбина IHI на EA211 крутится на подшипниках скольжения — тонкая масляная плёнка держит вал на весах в буквальном смысле. Без давления масла вал начинает касаться корпуса металлом по металлу. Хватает 3–5 секунд голодания на холодном пуске или на горячей стоянке с выключенным двигателем, чтобы выработать зазор, который потом слышен как свист на разгоне.

Причина почти всегда одна: коксуется тонкая маслоподводящая трубка. Диаметр канала в ней — несколько миллиметров, и масло, которое не менялось по регламенту 15 тыс. км, оставляет на стенках лаковые отложения. Со временем просвет трубки зарастает, давление на входе в турбину падает, а разряжённая вентиляция картера (забитый клапан ВКГ) добавляет масляный туман и повышенное давление в картере — оно выталкивает масло через сальники турбины вместо того, чтобы дать ему смазать вал. Итог один: люфт на просвет, потом клин, потом обломки крыльчатки в интеркулере.

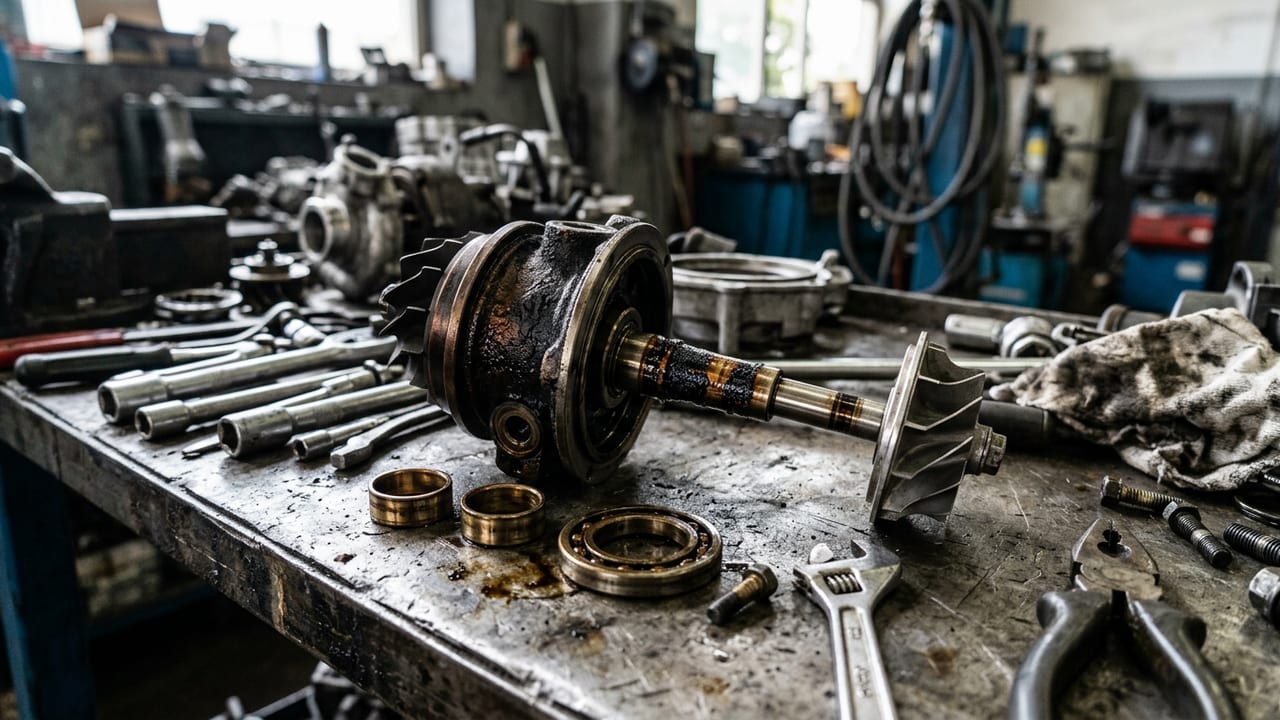

На разборе видим это каждую неделю: снимаем турбину — вал шатается пальцами, подшипники скольжения выработаны в овал, трубка внутри — как забитая соломинка для коктейля. При таком износе восстановление без замены трубки и чистки ВКГ бессмысленно — новый картридж встанет и умрёт снова через 10–20 тыс. км по той же причине. Поэтому в смету ремонта закладываем 8–20 тыс. руб. на маслоподачу, клапан ВКГ и промывку интеркулера — это не накрутка, а страховка от повторного визита.

Если мотор стоит на чип-тюнинге Stage 1/2, риск масляного голодания растёт кратно: наддув выше, температура выхлопа выше, крыльчатка и подшипники работают на пределе, а масло греется сильнее и коксуется быстрее регламентных сроков. В таких случаях интервал замены масла лучше сократить до 7,5 тыс. км и использовать допуск VW 504 00/508 00 — это прямой вклад в ресурс турбины, а не формальность из мануала.

Снимать турбину, чтобы понять, в чём дело, чаще всего не нужно. Первое, что делаем на посту — проверяем люфт вала на просвет через улитку. Небольшой осевой ход в пределах 0,05–0,08 мм — норма. Если чувствуете люфт пальцами или видите, что крыльчатка задевает корпус — это износ втулок, картридж под замену. Дальше цепляем VCDS или ODIS и смотрим, что говорит блок управления: коды P0299 (недодув), P0234 (передув), P0236/P0238 по датчику давления наддува, P2563/P2564 по приводу актуатора wastegate — это стандартный набор, с которым к нам приезжают девять из десяти 1.4 TSI.

Дальше — тест актуатора в реальном времени. Через диагностику подаём команду на клапан N75 (или N249 на некоторых модификациях) и смотрим, отрабатывает ли шток заслонки. Если люфт клапана wastegate ощутим руками или заслонка залипает — это уже не турбина виновата, а привод или сам клапан продувки. Многие меняют турбокомпрессор целиком именно из-за этой ошибки диагностики: узел живой, а плавает наддув из-за забитого клапана или подсоса воздуха во впуске. Проверка нагрузочным тестом с замером фактического давления наддува под нагрузкой расставляет всё по местам за 10–15 минут.

Если есть подозрение на разрушение крыльчатки или посторонний шум изнутри — берём эндоскоп и заглядываем прямо в улитку через штуцер датчика или снятый патрубок, не разбирая мотор. Видно всё: сколы на лопатках, нагар на валу, следы масла на горячей стороне. Именно масляное голодание — причина №1 отказов на EA211: маслоподводящая трубка коксуется, канал сужается, вал начинает работать всухую и люфтит. Вся эта диагностика — от проверки люфта до эндоскопии и замера наддува — занимает 30–60 минут и стоит 1 500–4 000 рублей. Это дешевле, чем снять исправную турбину и поставить новую там, где проблема была в клапане или проводке.

Честно скажем сразу: если по итогам проверки корпус и вал целые, а есть только люфт втулок или прогоревший актуатор — ремонтировать выгоднее, чем менять узел целиком. Замена картриджа с работой обойдётся в 20–40 тысяч против 60–130 тысяч за новую OEM-турбину. Но без диагностики маслоканала и клапана вентиляции картера любой ремонт — временная мера. Приезжайте в Москве на диагностику до того, как турбина начнёт кричать синим дымом или заклинит на трассе — так и смета честнее, и повторных визитов меньше.

Цена зависит от того, что именно умерло. Если вал ещё не разбил втулки и корпус компрессора цел — меняем только картридж. Оригинальный картридж встанет в 25–40 тыс. руб., аналог — 8–20 тыс., плюс работа 5–12 тыс. Итог под ключ: 15–30 тыс. за деталь плюс работа, то есть весь ремонт — от 25 до 45 тыс. руб. Это в разы дешевле полной замены турбины.

Турбина в сборе — новая, оригинальная — обойдётся в 60–130 тыс. руб. Восстановленный узел или качественный аналог в сборе — 25–50 тыс. Разброс большой, потому что для EA211 малая турбина IHI сама по себе недорогая по деталям, а вот для EA111 twincharger добавляется вторая нагнетающая единица — механический компрессор, и смета растёт. Мы всегда сначала смотрим корпус и вал на люфт: если геометрия цела, ремонт картриджа почти всегда выгоднее замены в сборе — экономия 40–60%.

Отдельная статья расходов — то, без чего новый узел умрёт снова. Маслоподводящая трубка почти всегда закоксована, если турбина дошла до свиста или люфта — её меняем обязательно. Клапан вентиляции картерных газов чистим или меняем, промываем интеркулер и впускные патрубки, если находим там масляный налёт или, того хуже, осколки крыльчатки. Это ещё 8–20 тыс. руб. к смете, но пропускать этот шаг нельзя — без него гарантия теряет смысл.

Диагностика перед любым ремонтом стоит 1,5–4 тыс. руб. и занимает 30–60 минут: проверяем люфт вала на просвет, тестируем актуатор через VCDS или ODIS, смотрим давление наддува, при подозрении на осколки — заводим эндоскоп внутрь. Часто выясняется, что турбина ни при чём: коды P0234, P0236, P2563 нередко указывают на клапан N75 или датчик наддува, а не на сам нагнетатель. Тогда ремонт обходится в разы дешевле, чем клиент ожидал, приехав менять турбину.
