Турбина Volvo FH13 заклинила? Разбираем, почему это не всегда приговор двигателю

Свист при разгоне на FH13 почти всегда принимают за умирающую турбину. На деле картина другая. В 70% случаев, с которыми к нам приезжают, причина не в крыльчатке и не в подшипниках, а в заклинившей геометрии VGT: лопатки коксуются от нагара в масляной системе, механизм перестаёт двигаться плавно, и турбина начинает выть на определённых оборотах. Это не разрушение, это заклинивание актуатора или тяги. Разница принципиальная: один случай лечится чисткой за 15–25 тысяч рублей работы, второй требует картридж за 35–55 тысяч.

Второй частый виновник свиста вообще не турбина. Подсос воздуха в патрубках интеркулера или трещина в самом интеркулере дают звук, почти неотличимый на слух от износа турбины. Разница в том, что при утечке наддува свист часто сопровождается падением тяги и ростом расхода топлива, а при реальном износе турбины вы услышите ещё и посвист на холостых, с лёгким дребезгом вала. Поэтому на диагностике мы первым делом проверяем герметичность тракта наддува манометром, и только потом снимаем турбину.

Компьютерная диагностика по VIDA показывает коды актуатора и реального давления наддува против расчётного. Стоит это 3–5 тысяч рублей, и при согласии на ремонт мы вычитаем эту сумму из итоговой суммы. Без снятия турбины с двигателя мы видим: заклинила геометрия, подсасывает воздух, или дело в люфте вала. Люфт проверяется просто, рукой через улитку, на просвет. Если ощущается ход больше 0,3–0,5 мм в любую сторону, это уже не чистка, это переборка с заменой картриджа.

Отдельно скажу про привычку глушить двигатель сразу после долгого подъёма с полной нагрузкой. На FH13 это частая история: водитель заехал на стоянку, выключил зажигание, турбина раскалена до 900 градусов на выходе, масло в подшипниках мгновенно коксуется без прокачки. Через 50–100 тысяч км после такой эксплуатации появляется тот самый люфт на просвет, а потом и свист. Если ваша турбина свистит, а машина ходит именно так, скорее всего дело не в браке детали, а в этой привычке. Решается просто: минута на холостых перед остановкой экономит вам ремонт на 35 тысяч рублей.

Геометрия VGT на D13 — это венец из подвижных лопаток, которые поворачиваются под напором выхлопных газов и меняют сечение потока. На малых оборотах лопатки сужают канал, разгоняют поток, турбина быстрее выходит на наддув. На высоких обороты открывают канал шире, чтобы не задушить двигатель избыточным давлением. Весь механизм держится на тонких осях и втулках, и зазоры там исчисляются десятыми доли миллиметра. Любая грязь в этом узле блокирует ход лопаток намертво.

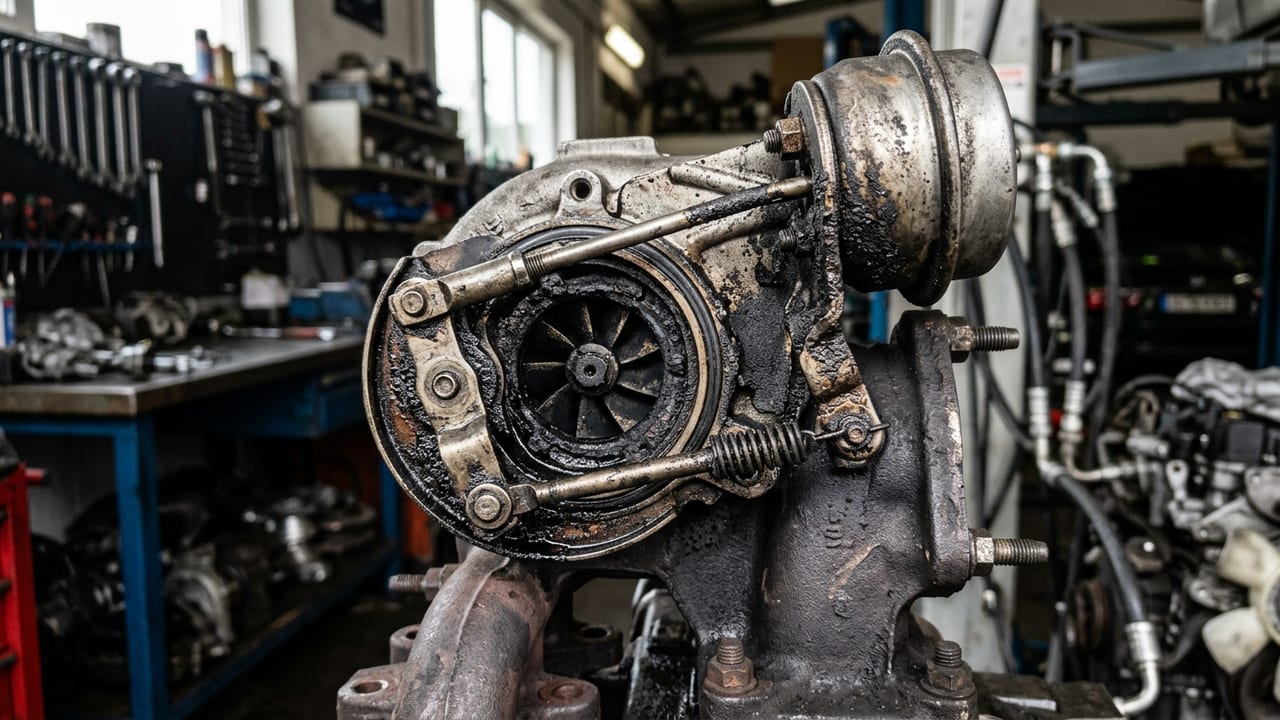

Коксуется механизм по одной причине: горячее масло с продуктами окисления и мелкой сажей оседает на осях привода и на тыльной стороне венца. Со временем нагар превращается в твёрдую корку, похожую на лаковую пленку. Лопатки перестают ходить плавно, актуатор начинает давить на закоксованный узел с нарастающим усилием, и в какой-то момент просто не может провернуть кольцо. На щите диагностики это выглядит как ошибка по превышению или занижению давления наддува, а на слух как потеря тяги при полном газе.

Семьдесят процентов обращений по турбинам FH13 к нам приходят именно с этим диагнозом. Это не случайность и не брак детали, а побочный эффект самой конструкции VGT, которая стоит в прямом контакте с выхлопным трактом при температурах 500–600 градусов. Масло, которое попадает туда через зазоры подшипникового узла, обугливается почти сразу. Чем чаще двигатель работает на холостых без прогрева или глушится сразу после трассы под нагрузкой, тем быстрее идёт коксование. Фура, которая стоит в пробках с долгим холостым ходом, тоже в зоне риска: низкие обороты не создают достаточного потока газов, чтобы прожигать нагар.

Заклинившая геометрия почти никогда не означает убитый картридж. В большинстве случаев вал, подшипники и крыльчатки целы, страдает именно механизм управления: кольцо, тяги, рычаги привода. Мы снимаем турбину, разбираем горячую часть, вымываем нагар ультразвуком и химией, протачиваем или заменяем втулки, если люфт на кольце превышает норму. После чистки геометрия должна ходить от руки без заеданий по всему диапазону, это проверяется до установки актуатора обратно. Такой ремонт укладывается в 70 000 ₽ с заменой геометрии и актуатора, и это в разы дешевле новой турбины за 180–280 тысяч.

Если затянуть с диагностикой, заклинившая геометрия тащит за собой перегрев и избыточное давление наддува, а это уже удар по подшипникам и по самому двигателю. Поэтому если турбина FH13 вдруг потеряла тягу или машина ушла в аварийный режим, не стоит гонять фуру ещё пару тысяч километров в надежде, что само пройдёт. Приезжайте к нам в Москве, снимем турбину с диагностикой без разборки двигателя, посмотрим на геометрию эндоскопом и скажем точно: чистка или замена картриджа. Диагностика стоит 3–5 тысяч ₽ и при согласии на ремонт мы вычитаем её из итоговой суммы.

FH13 рассчитан на 400–600 тыс. км ресурса турбины. Но половина машин приходит к нам раньше. Причина не в браке, а в привычках водителя. Глушат двигатель сразу после долгого подъёма с полной загрузкой, без минуты на холостых. Вал турбины в этот момент раскалён до 500–600 градусов, масло в подшипниковом узле перестаёт циркулировать и коксуется прямо на оси. Через 50–100 тыс. км на этом месте уже люфт, который на просвет видно невооружённым глазом.

Второй убийца турбины на D13, с нашей статистикой 70% обращений, это заклинивание механизма изменения геометрии. VGT работает через тягу актуатора, которая двигает лопатки направляющего аппарата. Лопатки сидят в масляном тумане и нагаре, и если промывка маслоканала и чистка геометрии не делались хотя бы раз на 100 тыс. км, тяга закисает. Турбина перестаёт держать нужное давление наддува на разгоне, мотор проседает по мощности, а ЭБУ пишет ошибку по актуатору, которую легко спутать с его собственной поломкой.

Третья история, которую мы видим регулярно: экономия на масле и фильтрах между заменами. Масляное голодание наступает не от катастрофы, а от мелочей, забитого маслоканала, затянутого интервала замены, дешёвого фильтра с низкой пропускной способностью. Турбина FH13 крутится на холостых до 60–70 тыс. об/мин, и ей на этих оборотах нужна постоянная плёнка масла в подшипнике. Как только давление масла падает хотя бы на пару секунд при трогании с места на холодную, подшипник начинает подъедаться. Заклинивание вала после этого вопрос не если, а когда.

На FH13 вопрос всегда один: менять картридж или всю турбину целиком. Если геометрия и корпус компрессора целы, а умер только центральный узел с валом и подшипниками, ставим картридж. Это от 35 000 до 55 000 ₽ без учета снятия. Полная переборка с заменой геометрии и актуатора обойдется от 70 000 ₽. Новая оригинальная турбина Garrett или Volvo стоит 180 000–280 000 ₽, и за последние пару лет цена выросла на 20–30%. Поэтому большинство клиентов берут восстановленную турбину с гарантией: 60 000–110 000 ₽, ресурс почти как у новой при нормальной балансировке. Отдельно идут работы по снятию и установке: 15 000–25 000 ₽ в зависимости от того, как закисли крепления и в каком состоянии патрубки.

Контрактная турбина с разборки кажется заманчивой: дешевле, стоит на месте, вроде работает. Но это кот в мешке. Никто не знает, сколько она прошла и как эксплуатировалась прошлым хозяином. На FH13 чаще всего умирает именно электронный актуатор геометрии, и на контрактных турбинах он убит точно так же, просто еще не показал себя. Берете чужую проблему вместе с деталью. Ремонт с гарантией 6–12 месяцев снимает этот риск: мы знаем, что перебрали и на чем. Еще хуже вариант с турбинами-ноунейм за 40 000–50 000 ₽: баланс крыльчатки там часто кустарный, и такая турбина убивает себя сама через 20 000–30 000 км, а заодно рискует угробить двигатель металлической стружкой через маслоканалы. Если хотите, привозите турбину к нам в Москве: за одну диагностику без снятия с двигателя мы скажем, что реально менять, а что можно восстановить.
