Масло в улитке турбины: сальник ни в чём не виноват?

Отдельного «сальника турбины», который продается как самостоятельная деталь и меняется без разбора корпуса, в большинстве турбокомпрессоров просто нет. Есть уплотнительные кольца на валу ротора: маслосъемные и маслоупорные. В одних конструкциях это металлические или графитовые кольца, в других резиновые или фторопластовые. Называют их сальниками по привычке, но физически это кольца внутри картриджа, и подобраться к ним без снятия турбины и полной разборки корпуса подшипника невозможно.

Работают эти кольца не сами по себе, а в паре с давлением масла и разрежением в улитках. Масло подается в картридж под давлением, смазывает и охлаждает вал, который крутится на огромных скоростях. Кольца должны не пускать это масло в компрессорную и турбинную улитки, и одновременно не давать горячим газам и воздуху прорваться обратно в масляную полость. Идеальной герметичности здесь не бывает: минимальное проникновение масла на некоторых режимах допустимо, вопрос только в том, сколько именно и почему.

Ресурс этих уплотнений решает не их качество само по себе, а то, как эксплуатируется двигатель. Масло коксуется на валу при несвоевременной замене, при остановке горячего турбомотора без выдержки на холостых, при постоянной работе на высоких оборотах сразу после холодного пуска. Кокс работает как абразив: истирает кольца, увеличивает зазор, появляется люфт ротора. Дальше кольца начинают пропускать масло уже не из-за собственного износа, а из-за того, что вал вокруг них разболтался.

Отдельная история: течь масла в улитку часто вообще не связана с уплотнениями вала. Забитый маслоотделитель, завышенный уровень масла в картере, нарушенная вентиляция картера, подсос воздуха на впуске: любая из этих причин меняет давление или разрежение вокруг турбины и выталкивает масло туда, где его быть не должно. Кольца в этот момент могут быть целыми. Поэтому диагностика начинается не со слова «сальник», а с проверки давления масла, люфта вала и состояния системы вентиляции, и только потом с разборки картриджа.

На практике это снимает с клиента лишние расходы. Если причина в забитом маслоотделителе или завышенном уровне масла, после замены клапана и нормализации давления в картере течь часто уходит сама, без разбора турбины. Если же дело в закоксованном или выработанном вале, менять только кольца бессмысленно: новое кольцо не прижмется к шероховатой поверхности, и течь вернется через пару тысяч километров. В этом случае меняется весь ремкомплект картриджа, а вал при необходимости чистится или заменяется целиком.

Отдельного сальника турбины, который можно поменять за полчаса без снятия, не существует. То, что в сервисах называют сальником, на деле уплотнительные кольца на валу ротора. У одних турбин это металлические или графитовые кольца, у других резиновые или фторопластовые. Сидят они внутри картриджа, добраться до них можно только полной разборкой корпуса. Поэтому фраза «поменяйте сальник на месте» для большинства конструкций просто не работает.

Течь масла в улитку редко вызвана самим износом колец. Чаще дело в том, что растет давление в картере двигателя: забит маслоотделитель, система вентиляции не справляется, и масло выдавливает через уплотнения, как через слабое место. Та же картина при завышенном уровне масла или грязном воздушном фильтре: меняется разрежение в компрессоре, и масло начинает подсасываться туда, где его быть не должно. Внешне это выглядит одинаково, причина разная.

Отдельная история: закоксовка вала. Если двигатель глушат горячим, без выдержки на холостых, масло в картридже превращается в кокс прямо на валу. Этот нагар работает как абразив, истирает кольца, появляется люфт. Небольшой осевой люфт у вала есть всегда, это нормально. А вот радиальный, когда вал ощутимо качается поперек оси и лопасти начинают цеплять корпус, это уже износ подшипников скольжения. В такой ситуации новые уплотнения проживут неделю и снова потекут, потому что держать масло они физически не могут при болтающемся вале.

Отдельно разводим два похожих симптома. Масляные подтеки на стыках корпуса подшипника и улиток часто лечатся прокладками и герметиком при переборке, уплотнения вала здесь вообще не при чем. А масло в патрубках интеркулера на дизелях иногда идет не из турбины, а из системы вентиляции картера со сдувом через клапанную крышку, масляный туман оседает на стенках тракта. Прежде чем менять картридж, в DANEX TURBO смотрим люфт вала, давление масла и состояние вентиляции картера. Это можно сделать без снятия турбины с двигателя, и часто становится ясно, что дорогой ремонт не нужен.

Если причина все же в самом картридже, менять только кольца без устранения причины смысла нет. Закоксованный вал нужно чистить или полировать, иначе новое кольцо просто не прижмется и течь вернется через пару тысяч километров. При выработке вала меняют весь картридж, экономия на ремкомплекте здесь обманчива. И отдельно: после установки новых подшипников и колец ротор обязательно балансируют в сборе, без этого турбина быстро снова начнет гонять масло в компрессорную улитку.

Три симптома путают чаще всего: люфт вала, дым из выхлопа и масло в патрубках интеркулера. На практике это разные истории, хотя причина иногда одна. Проверка простая: снимаете воздушный патрубок с компрессора, смотрите на крыльчатку. Сухая и чистая — течи нет, дело в чем-то другом. Влажная, маслянистая, с подтеками в сторону впуска — масло идет через уплотнение вала или через вентиляцию картера, которая выведена на впуск. Эти два случая снаружи похожи, а решаются по-разному.

Люфт проверяем руками, со снятым патрубком. Беретесь за крыльчатку и качаете. Небольшой осевой люфт, вперед-назад по оси вала, это нормально, так и должно быть. А вот радиальный люфт, когда вал покачивается поперек оси и лопасти чуть задевают стенку корпуса, это износ втулок подшипника. Тут турбину снимаем без вариантов. Если в этот момент просто поменять уплотнительные кольца и не трогать подшипники, вал будет гулять, новое кольцо сотрется за пару тысяч километров, и масло потечет снова. Я такие случаи вижу регулярно: клиент после чужого ремонта приезжает с той же течью через месяц.

Дым и масло в интеркулере смотрим отдельно. Синий или бело-синий дым на перегазовках и после простоя, особенно с утра, говорит о масле, которое попадает в цилиндры через турбину или клапан вентиляции картера. Масло в патрубках интеркулера почти всегда означает, что картерные газы с масляным туманом идут через систему рециркуляции на впуск, и это не всегда турбина виновата. Забитый маслоотделитель, завышенный уровень масла в двигателе, подсос воздуха на впуске из-за грязного фильтра: любая из этих причин меняет разрежение в компрессоре и тянет масло туда, где его быть не должно. Поэтому диагностику начинаем не с турбины, а с давления в картере и состояния вентиляции. Снимать турбину раньше времени смысла нет.

Сальника как отдельной детали в большинстве турбин нет. Есть уплотнительные кольца на валу ротора: маслосъемные и маслоупорные. В одних турбинах это металлические или графитовые кольца, в других резина или фторопласт. Поменять их на месте, без снятия турбины, нельзя. Кольца сидят в картридже, который разбирается только на верстаке или стенде.

Работа начинается с диагностики. Снимаем воздушный патрубок с компрессора, проверяем люфт вала руками. Небольшой осевой люфт — нормально, так и должно быть. Радиальный люфт, когда вал покачивается поперёк оси и лопасти касаются корпуса, это приговор для подшипников и колец сразу. Если есть выработка на валу, менять только кольца бессмысленно: через месяц течь вернётся. В этом случае под замену идёт весь картридж.

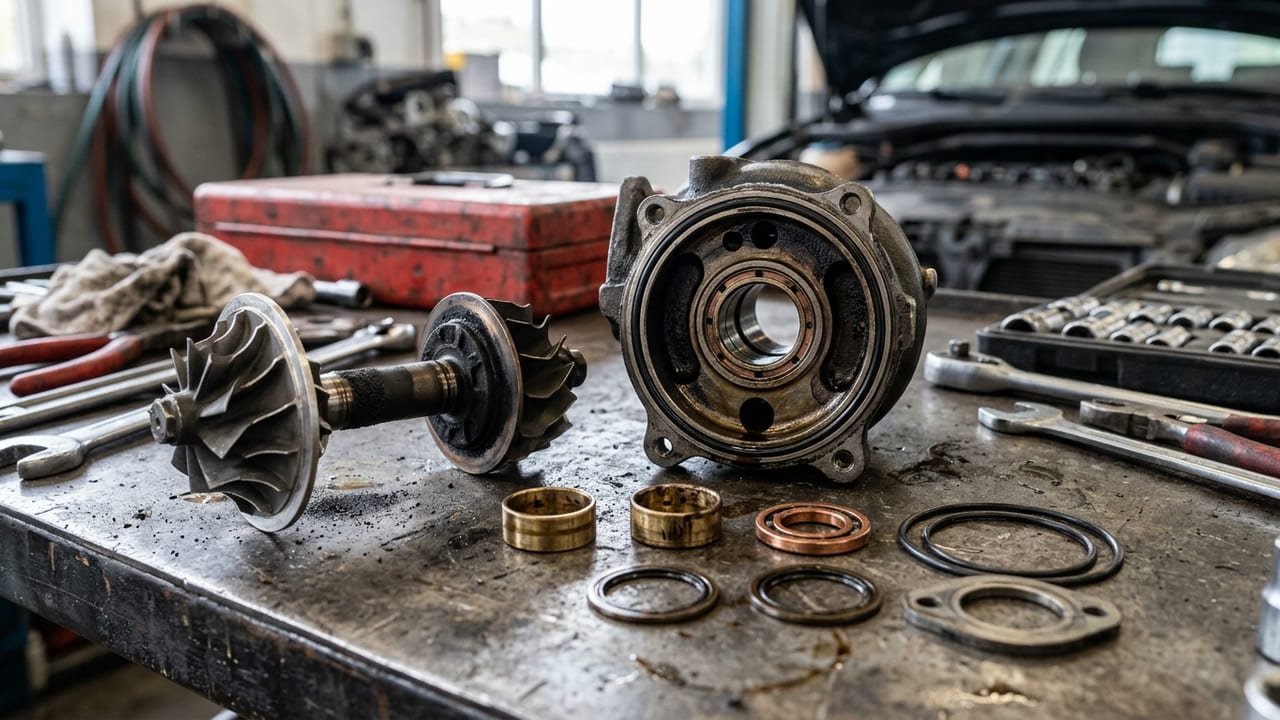

Дальше турбину снимаем с двигателя: сливаем масло, отключаем маслопроводы, впуск и выпуск, откручиваем от коллектора. На верстаке разбираем корпус, достаём картридж, смотрим геометрию вала и состояние колец. Задиры, закоксовка, выработка. Ремкомплект обычно закрывает втулки, маслосъемные кольца и прокладки. После замены подшипников и колец ротор обязательно балансируем в сборе: без этого турбина начнёт вибрировать и быстро убьёт новые детали.

Собираем, ставим турбину на место, заливаем масло. Перед первым запуском прокручиваем стартером несколько секунд без зажигания, чтобы масло дошло до картриджа, иначе первые секунды работы пройдут в масляном голодании. После запуска греем двигатель и смотрим на стыки: подтекания из-под прокладок убираются герметиком и правильным моментом затяжки, а не заменой уплотнений вала. И отдельно скажем: если причина течи в забитом маслоотделителе или завышенном уровне масла, менять кольца без устранения этой причины бессмысленно. Течь вернётся через пару тысяч километров.
