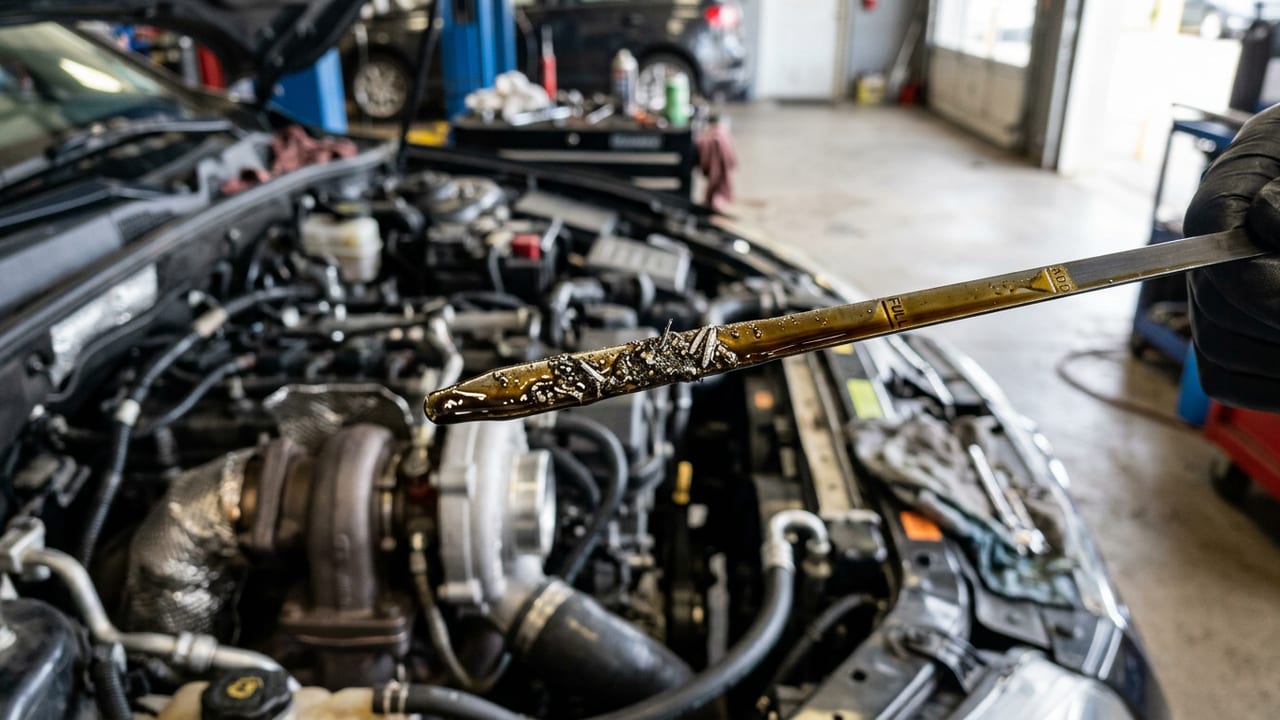

Нашли стружку в масле? Турбина — не первый подозреваемый

Стружка в поддоне пугает любого владельца. Первая мысль — турбина. Но по данным Garrett Motion, до 85% отказов турбокомпрессоров связаны с маслом: голоданием, перегревом, загрязнением. А вот стружка сама по себе в 60–70% случаев говорит о другом — изнашиваются вкладыши, коленвал, цепь ГРМ. Турбина оказывается виновником лишь в 30–40% случаев. Поэтому в диагностике мы никогда не начинаем с турбины — начинаем с двигателя.

Логика простая. Зазор в подшипниках турбины — 0,02–0,06 мм. Частица металла размером 25–50 мкм на таком зазоре работает как наждак: при 150–200 тысячах об/мин вал и вкладыши турбины разрушаются за считанные минуты. Но точно так же ведут себя изношенные шатунные и коренные вкладыши двигателя — они сыплют стружку в масляный контур постоянно, просто медленнее. Турбина в этой схеме — жертва, а не источник. Она просто первая перемалывает то, что уже плавает в масле.

Разграничить источник помогает элементный анализ масла — метод ASTM D5185. Если в пробе много хрома и железа — сыплет блок, гильзы или цепь. Бронза, свинец, алюминий — это вкладыши. Никель и кобальт — уже подшипники турбины. Анализ стоит 2–4 тысячи рублей и занимает день-два, но экономит вам замену исправной турбины и месяцы гаданий на кофейной гуще. Мы в Danex Turbo всегда рекомендуем такой анализ перед тем, как снимать турбокомпрессор — это дешевле ошибки.

Есть и обратная ловушка: датчик давления масла показывает норму, а маслоподающая трубка к турбине уже частично забита той же стружкой. Общий датчик эту закупорку не видит — он мерит давление в магистрали, а не в конкретном канале. Поэтому даже при нормальном давлении турбина может недополучать смазку локально. На нашей диагностике без снятия с авто мы проверяем именно эту связку: проходимость маслоканала, состояние трубки, следы масляного голодания на картридже — и только потом делаем вывод, виновата турбина или нет.

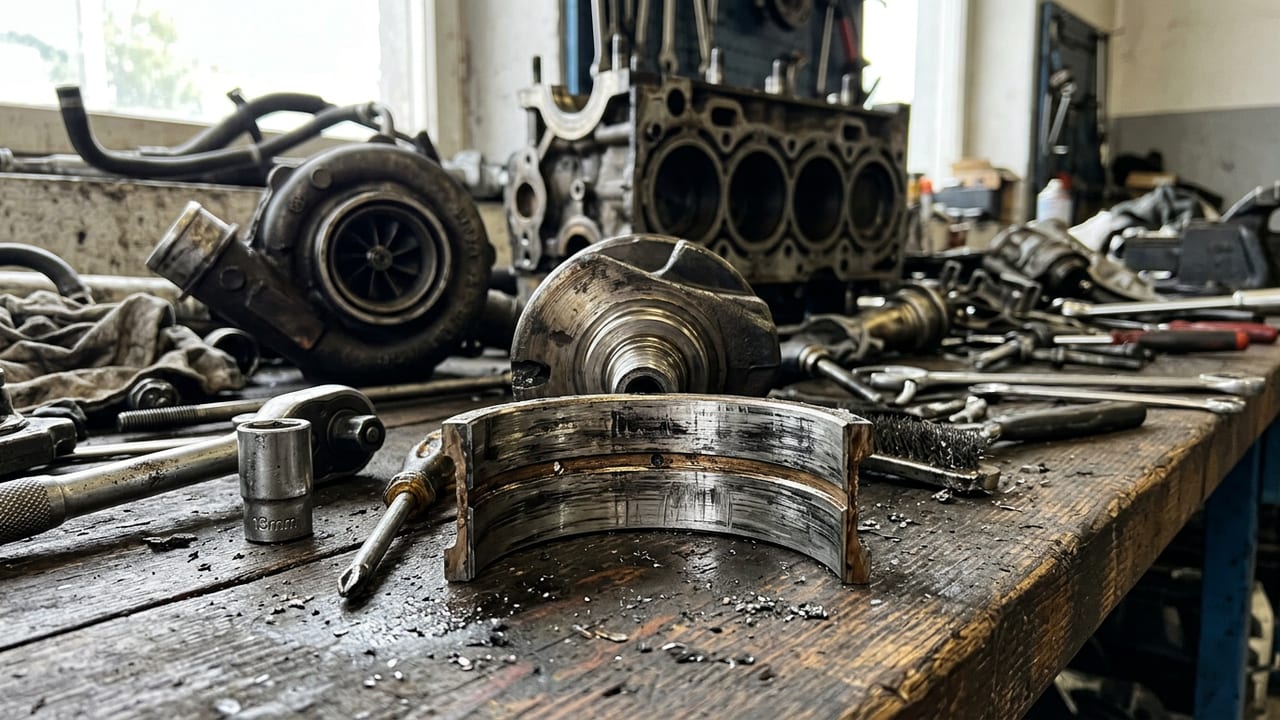

Стружку нашли — не спешите снимать турбину. Порядок простой: сначала двигатель, потом наддув. Вкладыши коленвала работают в зазоре 0,02–0,06 мм — почти как подшипники турбокомпрессора. Только площадь контакта больше, а нагрузки на старте и при перегазовках выше. Именно вкладыши и постели коленвала чаще всего первыми сдают на возраст масла и падение давления.

По статистике лабораторий, 60–70% случаев со стружкой в поддоне — это износ вкладышей, коленвала, цепи или ГРМ. На турбину приходится 30–40%. Цифры говорят сами за себя: винить наддув с порога — ошибка. Мы в Danex Turbo всегда просим элементный анализ масла, если клиент приезжает со стружкой на щупе. Хром и железо — это блок, гильзы, цепь. Бронза, свинец, алюминий — вкладыши. Никель и кобальт — уже подшипники турбины. Анализ занимает 1–2 дня и стоит 2–4 тыс. руб., но экономит вам замену исправной турбины.

Логика проверки такая. Сначала снимаем масляный фильтр и смотрим, что осело в гофре — крупная блестящая стружка почти всегда от коленвала или вкладышей, мелкая тёмная пыль ближе к цепи ГРМ и направляющим. Дальше проверяем люфт коленвала на просвет и щупом замеряем масляные зазоры в постелях. Если там всё в норме — переходим к турбине: снимаем, проверяем люфт вала руками, смотрим след на корпусе компрессора, разбираем картридж и смотрим кольца упорного подшипника. Только после этой цепочки можно честно сказать, кто виноват.

Отдельная история — маслоподающая трубка турбины. Общий датчик давления масла её не видит: он показывает давление в магистрали, а не в конкретном канале к турбокомпрессору. Трубка может быть частично забита той же стружкой или нагаром, и турбина будет голодать локально, при исправном давлении на щитке приборов. Мы проверяем проходимость трубки отдельно на снятом узле — продувкой и промывкой под давлением. Без этого шага ремонт двигателя не гарантирует, что турбина не встанет через пару тысяч километров.

Ротор турбины крутится на масляной плёнке толщиной в несколько микрон. Зазор в подшипниках — 0,02–0,06 мм, тоньше человеческого волоса. Частица стружки размером 25–50 мкм в этот зазор — уже не примесь, а абразив. При 150–200 тыс. об/мин она не царапает вал, она его режет. Пары минут работы с грязным маслом — и вал разбит, втулки в раковинах.

Есть и второй сценарий, ещё быстрее. Если давление масла падает из-за забитого канала или изношенного насоса, ротор садится на подшипники за 2–3 секунды. Ни свиста, ни стука клиент не слышит — турбина просто теряет ресурс молча. На щупе масло выглядит нормально, никаких «пинов» на глаз не видно. Первый сигнал приходит уже потом, когда механик находит стружку в поддоне или в маслоприёмнике.

Здесь важно не спешить с диагнозом. По статистике лабораторий, в 60–70% случаев источник стружки — вкладыши, коленвал, цепь ГРМ, а турбина ни при чём. На саму турбину приходится 30–40% находок. Мы в Danex Turbo всегда смотрим на состав частиц, а не только на их наличие: хром и железо говорят про блок и гильзы, бронза и свинец — про вкладыши, никель и кобальт — про подшипники турбины. Элементный анализ занимает день-два и стоит 2–4 тыс. руб., но экономит вам замену исправной турбины.

Отдельная беда — повторные поломки. Если после ремонта или замены турбины не промыть маслорадиатор и трубки, оставшаяся стружка убивает новый картридж за 2–5 тыс. км. По нашей практике и статистике сервисов, 70–75% повторных отказов турбин — это именно грязная маслосистема, а не бракованная деталь. Поэтому при диагностике мы всегда проверяем не только турбину, но и путь масла до неё: жиклер, трубку подачи, радиатор.

Механика простая и злая. Вы поставили новую турбину. Через 2-5 тысяч км она снова свистит, дымит или клинит. Причина почти никогда не в самой турбине — в 70-75% повторных отказов виновата грязная масляная система, которую не промыли после первой поломки. Стружка от разрушенного картриджа осела в маслорадиаторе, в трубках подачи и слива, в каналах блока. Новый подшипник встаёт в эту грязь — и получает те же 25-50 мкм абразива в зазор 0,02-0,06 мм. При 150-200 тысячах оборотов в минуту это не изнашивает вал, это его режет.

Мы в Danex Turbo видим это на диагностике постоянно: клиент меняет турбину сам или в шиномонтаже, экономит на промывке — и через месяц едет к нам с той же жалобой. Разница только в сроке: первая турбина умирала полгода, вторая — три недели. Промывка масляной системы — это не «для галочки». Это продувка и промывка маслоподающей трубки, магистрали слива, радиатора охлаждения масла, при сильном загрязнении — его замена. Отдельно проверяется жиклер подачи масла к турбине: он забивается стружкой первым и потом душит новый подшипник масляным голоданием ровно так же, как душил старый.

Есть и вторая причина ранней смерти новой турбины — её элементарно неправильно завели после установки. Перед первым запуском картридж нужно прокачать маслом без запуска двигателя, иначе первые секунды работы турбина крутится на сухую. Ротор садится на подшипники за 2-3 секунды при потере давления — было это на старой турбине или на новой, разницы нет. Плюс требование, которое клиенты игнорируют чаще всего: масло нужно менять сразу после ремонта, а не доезжать оставшиеся 3-4 тысячи км на старом. Низковязкие масла 0W-12/0W-16 держат тонкую плёнку и не прощают даже мелкую грязь в контуре.

Если после замены турбины проблема вернулась быстро — не спешите обвинять деталь или мастера. Спросите, промывали ли систему и чем именно. Честный сервис покажет вам снятый маслорадиатор и объяснит, что нашли внутри. В Danex Turbo при повторной установке мы дефектуем всю масляную магистраль отдельно от картриджа — это занимает лишний час работы, но избавляет от повторного визита через месяц. Диагностику масляной системы можно сделать без снятия турбины, приезжайте в Москве — покажем на месте, что происходит внутри контура.
