Заменили турбину сами — а она встала через неделю. Разбираем почему

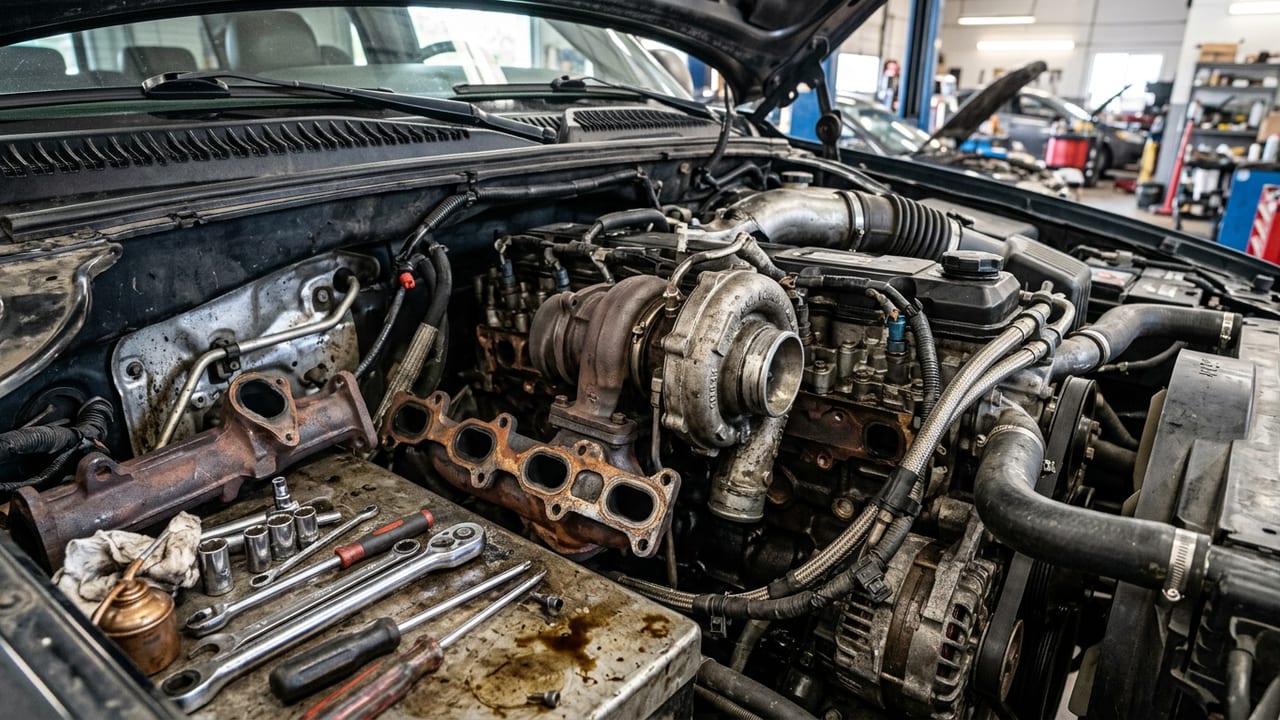

Замена турбины на дизеле — это не «выкрутил-вкрутил», а последовательность из шести шагов, где каждый пропущенный пункт возвращает клиента к нам через неделю с той же поломкой. Начинаем со снятия: демонтируем воздуховоды, патрубок интеркулера, выпускной коллектор или катализатор — в зависимости от компоновки турбина может сидеть глубоко под выпуском, и на некоторых моторах доступ занимает больше времени, чем сама замена. На это уходит от 1,5 до 4 часов — отсюда и вопрос «почему так дорого за работу»: снятие теплового щита, датчиков давления и температуры выхлопа, отсоединение маслоподачи и маслослива — это ювелирная возня в стеснённом пространстве моторного отсека, а не пять минут гайковёртом.

Второй этап — дефектовка магистралей, и это самый недооценённый шаг. Масляное голодание даёт до 40-60% всех отказов турбины, поэтому маслоподводящую трубку мы обязательно снимаем и промываем или меняем: забитый жиклёр или потемневшее нагаром отверстие — гарантия, что новый картридж сгорит через 500-1000 км. Параллельно проверяем маслоотвод — если он частично забит, масло не будет уходить из турбины самотёком, начнёт подпирать уплотнения, и турбина «закурит» сизым дымом уже на второй неделе. Обязательно осматриваем интеркулер и все патрубки наддува на предмет масляной пленки и металлической стружки от разрушенного подшипника старой турбины — стружка, оставшаяся в системе, задирает новое колесо компрессора за первые километры пробега, и это одна из главных причин повторного ремонта.

Третий этап — установка новой или восстановленной турбины на очищенный фланец с новыми прокладками и обязательным моментом затяжки по регламенту производителя. Перекос фланцев или перетянутая гайка турбинного вала — это не мелочь: на оборотах до 150-200 тысяч в минуту любой перекос убивает подшипник за считаные часы работы. Если стоит турбина с изменяемой геометрией (VNT), после установки актуатор нужно откалибровать сканером — иначе заслонки геометрии будут работать невпопад, турбина либо не даст наддув, либо пойдёт в перенаддув. На дизелях с активным EGR и DPF заклинивание геометрии и без того даёт до трети всех отказов, так что калибровка после замены — не рекомендация, а обязательный пункт.

Финальный и решающий шаг — прайминг масляной системы перед первым пуском. Заливаем масло в турбину через маслоподводящий канал, прокручиваем двигатель стартером без запуска, чтобы масло дошло до подшипника раньше, чем вал начнёт крутиться на рабочих оборотах. Сухой пуск при температуре выхлопных газов 700-900°C убивает подшипник скольжения за секунды — именно так чаще всего умирают турбины, поставленные «на глаз» в гараже. После пуска даём двигателю поработать на холостых 5-10 минут, следим за шумом и давлением наддува, затем — обкатка без резких набросов газа первые 200-300 км. Если все шесть этапов пройдены правильно, ресурс новой турбины на регламентном масле составит 150-250 тысяч км — и это не сказка, а обычная сервисная статистика.

Половина повторных отказов после гаражной замены — не брак турбины. Это отсутствие правильного инструмента и прайминга системы. Турбина работает на 100–200 тысячах об/мин, зазоры в подшипниковом узле измеряются микронами. Затянуть штуцер подачи масла на глаз или прокачать систему «на живую» — верный способ убить новый картридж за первые минуты работы.

Момент затяжки — не рекомендация, а требование. Динамометрический ключ с диапазоном 5–50 Нм обязателен для фланцев маслоподачи, гаек крепления улитки и шпилек коллектора. Перекос фланца на пару градусов создаёт микротечь масла — оно капает на горячий выпуск, и вы получаете синий дым и запах гари через неделю. Съёмники и оправки для установки хомутов интеркулерных патрубков избавляют от соблазна поддеть монтажкой — так вы не порвёте посадочные места и не занесёте стружку в тракт наддува.

Отдельная тема — праймер для масляной магистрали. Шприц или насос низкого давления, которым вы прокачиваете масло в картридж перед первым пуском — простая штука, но без неё подшипник стартует «на сухую». Три-пять секунд без смазки на 100 000 об/мин — и вал уже с выработкой. У нас в цеху эта процедура занимает пять минут, в гараже про неё часто просто не знают.

Манометр для замера давления наддува и адаптер для проверки актуатора VNT — то, что отличает установку «на глаз» от контролируемой процедуры. После монтажа геометрию нужно откалибровать: шток актуатора должен ходить полным диапазоном без заеданий. Без этой проверки турбина может стоять физически правильно, но работать с передувом или недодувом — а это снова путь к разрушению уже в первые тысячи километров.

Классика жанра: старую турбину выкинули, новую поставили, завели двигатель — и через неделю снова свист, дым, потеря мощности. Причина почти всегда не в самой турбине. Причина в том, что её поставили на грязную или пустую масляную систему. Подшипник картриджа работает на масляной пленке толщиной в несколько микрон при оборотах до 200 000 в минуту. Сухой пуск — это как запустить двигатель без масла вообще, только в миниатюре. Первые 2–3 секунды без смазки — и вал уже с задиром.

Вторая частая ошибка — не промыли и не заменили маслоподвод и маслоотвод. В забитой трубке обратки масло не уходит, копится в картридже, давит на сальники — и турбина начинает «есть» масло литрами, гоняя его в интеркулер и на выхлоп. Мы разбирали десятки таких случаев: новый картридж стоит, а старая трубка со стружкой и нагаром осталась на месте. Итог — тот же результат, что и с убитой турбиной, только через неделю вместо трёх лет. Отдельная история — стружка в патрубках и интеркулере после разрушения старой турбины. Если систему не промыли, эта стружка первым же пуском залетает на лопатки нового компрессорного колеса и делает задир. Колесо разбалансировано — начинается вибрация, а дальше по накатанной: подшипник, уплотнения, снова капут.

Третья беда — никто не устранил первопричину износа старой турбины. Если турбина умерла из-за забитого катализатора или DPF, из-за подсоса воздуха на пути к компрессору, из-за неисправного актуатора геометрии — новая турбина проработает ровно до следующего передува или до следующего заклинивания VNT. На дизелях с активным EGR и DPF на геометрию приходится примерно треть отказов — и если механизм изменяемой геометрии не проверили и не откалибровали после установки, турбина будет работать в аварийном режиме с первого дня.

И последнее — экономия на самом картридже. Дешёвый noname без балансировки, без нормальной металлургии подшипников — это ресурс в разы короче заводского. У качественного восстановленного (reman) картриджа при правильной установке ресурс сопоставим с новым OEM, а стоит он на 30–50% дешевле. У серого Китая без истории производства ресурс может кончиться за пару тысяч километров. Если вы ставили турбину сами и она встала — в 9 случаях из 10 дело не в браке детали, а в одной из этих пяти ошибок. Приезжайте на диагностику в Danex Turbo — без снятия с авто, за 30–40 минут покажем, что именно пошло не так, и не будем менять то, что менять не нужно.

Первый вопрос на дефектовке: что убито — картридж или вся турбина. Картридж CHRA — это вал, подшипники, компрессорное и турбинное колесо в сборе. Корпуса компрессора и турбины, актуатор VNT, геометрия остаются от старой турбины. Если корпуса целые, без трещин и задиров, картридж меняется за 15-40 тысяч рублей. Экономия против турбины в сборе — почти в два-три раза.

Но так получается не всегда. Если корпус турбины разъело от перегрева, если посадочные плоскости повело, если люфт вала передался на геометрию и лопатки VNT задели корпус — картридж не спасёт. Ставить новый вал в убитый корпус — деньги на ветер: турбина снова встанет через пару тысяч км. В таких случаях берём турбину в сборе, реставрированную (reman) или новую. Reman-турбина дешевле новой OEM на 30-50% и по ресурсу не уступает — если восстановлена нормальной мастерской, а не собрана из того, что было под рукой.

Отдельно — про геометрию VNT. На дизелях с активным EGR и DPF заклинивание рейки актуатора и лопаток дает до трети всех отказов. Если геометрия закисла от нагара, но вал и подшипники в порядке — иногда достаточно почистить и откалибровать актуатор, без замены картриджа вообще. Поэтому диагностику всегда делаем до того, как называть цену. Замер давления наддува, проверка хода актуатора, дефектовка корпуса под лупой — только после этого понятно, что реально менять.

Работа по замене — 8-25 тысяч рублей, время — от 4 до 12 часов, зависит от компоновки: на некоторых моторах турбина спрятана под коллектором и снятие выпускного тракта съедает половину времени. Дешевле всего кажется noname-картридж с непонятной родословной. На практике баланс колеса там часто отклоняется на десятые доли грамма — и через 5-10 тысяч км вы снова у нас, но уже с задранным корпусом от разбитого подшипника. Если в Москве не уверены, что вам предлагают именно нужный ремонт — привозите турбину к нам, продиагностируем без лишних снятий и скажем честно: картридж или сборка.
