Турбина на грузовике встала намертво: когда менять, а когда можно спасти

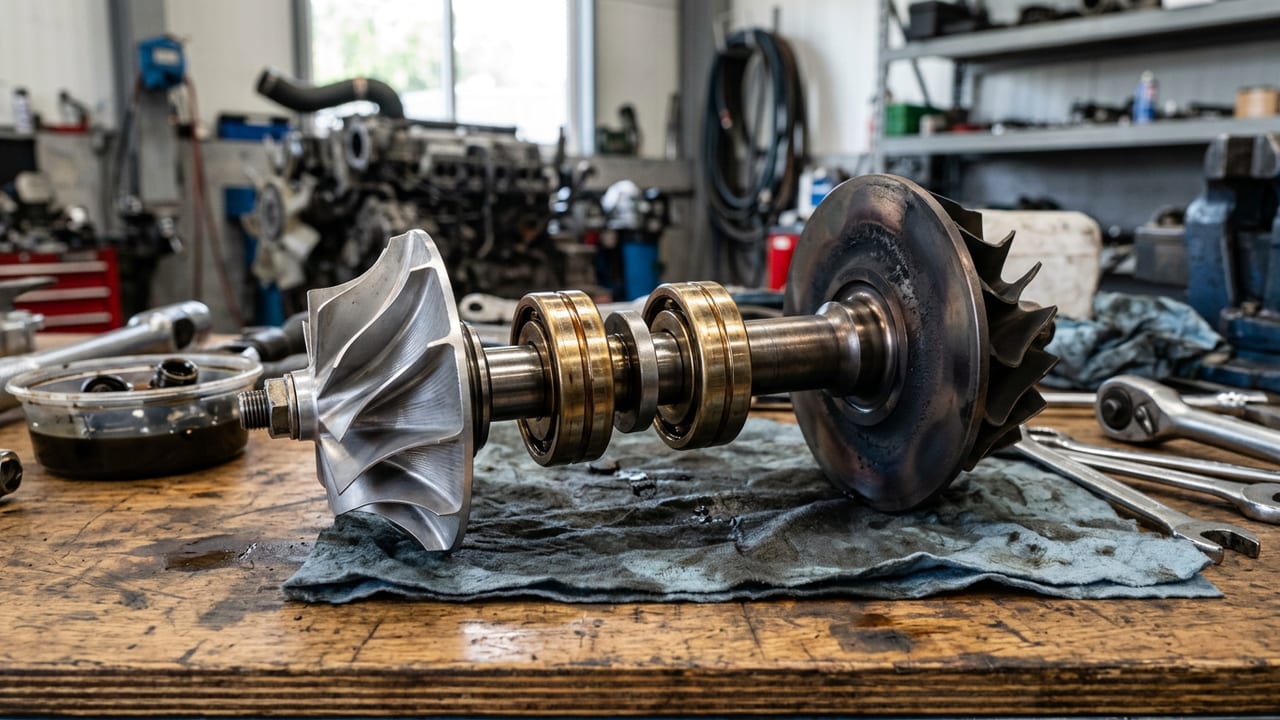

На валу турбины грузовика сидят два колеса. Турбинное крутят выхлопные газы, компрессорное гонит воздух в цилиндры. Между ними общий вал, который на ходу раскручивается до десятков тысяч оборотов в минуту. Смазка и частичное охлаждение идут моторным маслом под давлением, на многих моторах МАН и других грузовых марках корпус дополнительно охлаждается жидкостью. Пока масло поступает в нужном объёме и под нужным давлением, вал висит на тонкой масляной плёнке и не касается стенок. Стоит давлению упасть хотя бы на несколько секунд, и подшипник начинает работать всухую.

Небольшой люфт вала не брак, а норма. Зазор в подшипнике закладывается конструктивно, и чуть заметное шевеление колеса на просвет это ожидаемо. Другое дело, когда люфт ощущается рукой без усилия, колесо задевает корпус или слышен металлический скрежет на разгоне. Тогда зазор уже выработан, колесо начинает тереться о корпус, и металлическая пыль летит дальше по тракту, в интеркулер и цилиндры. На этой стадии турбина живёт считанные дни, иногда часы.

У грузовика один вал и два колеса крутятся как единое целое, и это не метафора, а причина, по которой здесь не бывает мелких поломок. Если турбинное колесо задевает корпус со стороны выхлопа, компрессорное колесо на том же валу тоже уходит с оси и начинает чиркать по своему корпусу. Разрушение идёт сразу с двух сторон. Поэтому диагностику грузовой турбины мы всегда начинаем с проверки давления масла и люфта вала, а не с замены деталей на глаз. Приехать на диагностику в Москве можно без снятия турбины с машины, этого обычно достаточно, чтобы понять масштаб проблемы.

Ошибка, которую видим чаще других: ставят новую турбину на старую причину поломки. Если маслопровод был частично забит коксом или насос недодавал давление, новый картридж получит ту же масляную голодовку и встанет через считанные тысячи километров. Поэтому замена турбины на грузовике всегда идёт с проверкой подачи масла, промывкой маслопроводов и интеркулера, иначе гарантии на новый узел просто не будет смысла давать.

Турбина на фуре не ломается от одного рейса. Она копит проблему медленно, а умирает быстро. Чаще всего причина простая: масляное голодание. Насос прогнал меньше масла, чем нужно, маслопровод к турбине подзабился нагаром, или уровень в картере упал ниже нормы. Вал в турбине крутится на десятках тысяч оборотов в минуту, и ему нужна постоянная масляная пленка на подшипниках. Без неё металл начинает тереться о металл за секунды, а не за километры.

Второй частый убийца турбины на грузовике — грязь, которая прошла мимо воздушного фильтра. Порванный фильтрующий элемент, трещина в патрубке между фильтром и турбиной, неплотно закрытый корпус фильтра: и вот абразив летит прямо на лопатки компрессорного колеса. Колесо начинает работать несимметрично, появляется вибрация, потом люфт вала растёт сверх нормы подшипника. Дальше колёса касаются корпуса, и турбина доедает себя сама. Отдельная история: осколки от разрушенных деталей самого двигателя, которые уходят в турбину через выпускной коллектор с другой стороны.

На практике мы часто видим сочетание причин сразу. Турбина пришла с люфтом вала на просвет, маслопровод частично закоксован, а в интеркулере стоит слой масляной грязи. В такой ситуации просто поставить новый узел бесполезно: новая турбина заработает на старом загрязнённом масле, получит тот же дефицит давления в системе смазки и уйдёт в разнос за несколько недель. Поэтому диагностика перед ремонтом турбины на грузовике всегда включает проверку давления масла, состояния маслопровода и воздушного тракта целиком, а не только самого турбокомпрессора.

Есть и причины попроще, но не менее разрушительные. Резкая остановка двигателя сразу после долгой нагрузки на трассе: турбина раскалена, масло в подшипниках мгновенно перестаёт циркулировать и закипает, образуя нагар внутри картриджа. Со временем канал забивается, смазка подаётся хуже, и турбина снова приходит к масляному голоданию, просто другим путём. Если вы заметили свист на разгоне, падение тяги или сизый дым из выхлопной трубы на фуре в Москве, лучше приехать на диагностику турбины без снятия с машины: это быстрее и дешевле, чем ждать полного заклинивания вала.

Снимаем турбину не рывком, а по порядку. Сначала воздушные патрубки, потом масляные магистрали, затем выпускной коллектор с турбокомпрессором. На МАНе доступ не самый удобный, часть крепежа закисает от температуры и дорожной грязи. Срываем аккуратно, без перекоса шпилек, иначе на ровном месте получите обломанный болт в коллекторе.

Пока турбина снята, смотрим на причину её смерти, а не только на саму турбину. Проверяем давление масла в системе, прогоняем маслопровод на засор, смотрим интеркулер на просвет. Если внутри интеркулера плёнка масла и грязи, значит она же осядет и в новом картридже. Промывка тракта в этот момент не формальность, а гарантия того, что новый агрегат отработает свой ресурс, а не умрёт через пару тысяч километров.

Перед установкой новую турбину не ставят всухую. В подшипники заливаем масло вручную, вал проворачиваем от руки, чтобы смазка разошлась по всем парам трения. Садим турбину на новые прокладки, старые уплотнения сюда не возвращаются: они уже обжаты и держать герметичность не будут. Крепёж тянем по моменту, без «на глаз», иначе появится подсос воздуха или течь масла прямо из-под фланца.

Масло и фильтр меняем всегда, даже если им вроде бы «ещё можно поездить». Старое масло с продуктами износа старой турбины первым делом попадёт в новые подшипники и быстро их убьёт. Это одна из главных причин, почему турбина после замены выходит из строя через короткий срок, и клиент потом считает это браком.

Запуск двигателя тоже часть технологии, не формальность после сборки. Сразу после пуска смотрим давление масла, слушаем турбину на холостых, проверяем все соединения на течи. Дальше несколько минут спокойной работы без нагрузки, и только потом плавный разгон. Резкая работа под нагрузкой в первые минуты после установки сажает новый подшипник быстрее, чем сам износ за полгода эксплуатации.

Поставили новую турбину. Через неделю она снова свистит или дымит. Клиент в ярости: «брак!». Но в девяти случаях из десяти дело не в браке. Дело в том, что причину гибели старой турбины никто не нашёл и не устранил. Новый узел встал на то же самое масляное голодание, тот же забитый маслоканал, тот же мусор в воздушном тракте, и умер так же, как предыдущий.

Механика простая. Масляное голодание не лечится заменой турбины. Если маслопровод к турбине закоксован или насос даёт низкое давление, новый картридж первые секунды работает без нормальной смазки. Вал на десятках тысяч оборотов в минуту начинает сухое трение, подшипник горит за несколько минут работы под нагрузкой. То же с грязью: если интеркулер и воздушные патрубки не промыли, старое масло и нагар из них летят прямо на компрессорное колесо новой турбины.

Отдельная история с запуском. Новую турбину нельзя просто прикрутить и завести двигатель на обороты. Сначала проливаем масло в подшипники, вручную проверяем, что вал крутится без заеданий. Потом запуск на холостых, без резких нагрузок, с контролем давления масла в первые минуты. Пропустили этот шаг, двинули сразу в рейс под нагрузкой, и турбина уходит в разнос раньше, чем успеет нормально смазаться.

Поэтому мы отдельно считаем работы на устранение причины: промывку маслопроводов, чистку интеркулера, проверку давления масла по манометру до установки. Да, это добавляет к стоимости и к сроку ремонта. Но без этого гарантия на новую турбину превращается в формальность. Если турбина на вашем МАН встала не в первый раз, в Москве можно приехать на диагностику без снятия с машины, и мы покажем, где именно осталось то, что убило предыдущий узел.
