Турбина грузовика воет и теряет тягу: что убивает наддув ЯМЗ и ЗИЛ

Турбокомпрессор на ЯМЗ устроен просто и жестко одновременно. Два колеса на одном валу: одно крутят выхлопные газы, второе гонит воздух в цилиндры. Вал висит на подшипниках скольжения, и люфт там нормирован буквально в десятках микрон. Чуть больше нормы, и крыльчатка начинает цепляться за корпус. На грузовой турбине это не царапина, а разнос лопаток за секунды, потому что обороты ротора измеряются десятками тысяч в минуту.

Смазка и охлаждение вала идут только маслом под давлением, никакой отдельной системы нет. Если давление упало на пару секунд, подшипник уже сухой, и втулка начинает подгорать. Поэтому несвоевременная замена масла или фильтр подешевле бьют по турбине раньше, чем по остальному двигателю. Грязное масло забивает маслоканал в картридже, подача падает, и втулки работают почти на сухую под полной тепловой нагрузкой.

Отдельная беда грузовых турбин ЯМЗ: водитель заглушил двигатель сразу после загруженного рейса. Турбина продолжает вращаться по инерции ещё несколько секунд, а масло в этот момент перестаёт циркулировать и превращается в нагар внутри горячего картриджа. Закоксовка подшипников, плюс так называемый перекрут турбины из-за переобогащённой смеси или позднего впрыска, и вал начинает ходить на просвет даже при внешне целом корпусе.

Воздушный тракт тоже часть этой конструкции, и про него часто забывают. Подсос воздуха на впуске или негерметичный выпуск до турбины меняют режим работы колёс, турбина начинает выть на непривычных оборотах и греется сильнее нормы. Поэтому в Москве мы на диагностике сначала проверяем именно герметичность трактов и давление наддува, а не сразу снимаем турбину с двигателя. Часто то, что кажется убитым картриджем, лечится без снятия турбины вообще.

Турбина не ломается молча. Сначала появляется свист на разгоне, тонкий, на высоких оборотах. Потом вой становится ниже и громче, с металлическим оттенком. Это уже не просто износ улитки, это люфт вала на просвет: крыльчатка начинает цепляться за корпус. Если в этот момент заглянуть внутрь, видно задиры на лопатках и выработку на подшипниках скольжения. Дальше ждать нельзя: ещё пара выездов под нагрузкой, и вал заклинит прямо на трассе.

Дым расскажет не меньше, чем звук. Чёрный дым почти всегда про топливную аппаратуру: переобогащённая смесь перекручивает турбинное колесо и гонит его в перегрев, турбина здесь жертва, а не причина. Белый дым на холодном двигателе может быть вообще не про турбокомпрессор. А вот сизый или синий дым при перегазовках, особенно залпом на сбросе газа, это почти всегда масло, которое проходит через изношенные уплотнительные кольца во впускной тракт. Масло начинает гореть вместе с топливом, и турбина в этот момент уже глотает собственную смазку вместо того, чтобы работать на ней.

Подтёки масла на корпусе турбины или в патрубках интеркулера говорят о том же самом износе уплотнений, только с другой стороны. Масло уходит в интеркулер, оседает там, и при следующем разгоне часть его попадает в цилиндры вместе с воздухом. Отдельно смотрим на масляные каналы: если турбина простояла без масла хотя бы несколько секунд при запуске на морозе, или двигатель заглушили сразу после тяжёлой работы, подшипники могли остаться без смазки в самый горячий момент. Вал продолжает крутиться по инерции ещё какое-то время после отключения зажигания, масло в это время не циркулирует, и начинается закоксовывание в самых нагруженных точках.

Диагностировать турбину ЗИЛ или ЯМЗ по одному симптому опасно. Падение тяги и перерасход топлива может давать забитый воздушный фильтр или прогоревшая прокладка впускного коллектора, а не выработанный картридж. Поэтому в сервисе сначала проверяем давление наддува, замеряем люфт вала, смотрим герметичность трактов до и после турбины, и только потом снимаем её с двигателя. Часто после такой проверки оказывается, что менять нужно не турбину целиком, а ремкомплект: втулки, уплотнительные кольца, сальники. Диагностику турбины можно сделать без снятия с машины, это экономит время и сразу показывает, стоит ли вообще разбирать узел.

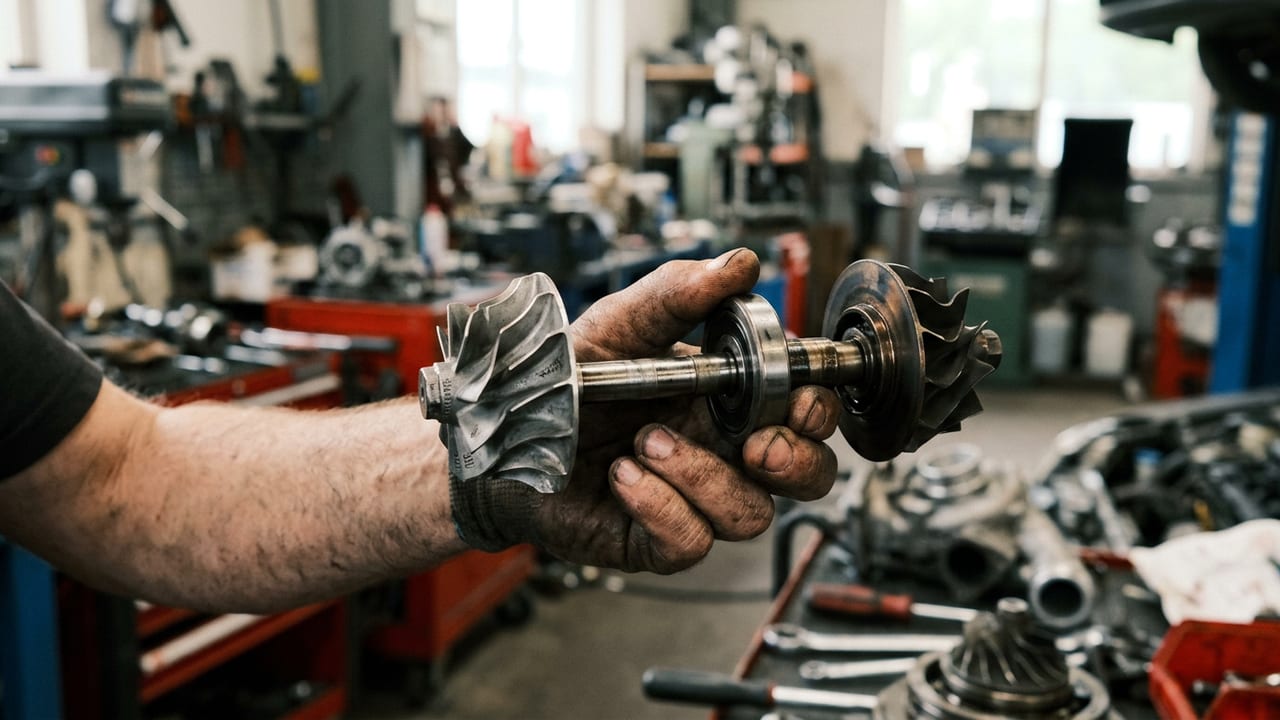

Разбирают турбину на стенде, не на коленке. Сначала смотрим люфт вала на просвет и радиальный зазор крыльчаток в корпусе: это главный диагностический критерий. Если вал гуляет сильнее нормы, подшипники скольжения выработаны, и без переборки турбина досвистит до разрушения за считаные тысячи километров. Дефектовка показывает, что менять, а что ещё живо: иногда достаточно втулок и уплотнительных колец, иногда лопатки уже задели корпус и ротор под замену целиком.

На грузовых турбинах ротор массивный, нагрузки выше легковых в разы. Поэтому ремкомплект берём под конкретную турбину, без самодеятельности с аналогами: втулки, упорный подшипник, сальники, уплотнительные кольца. Корпус промываем от нагара и продуктов износа, каналы подачи масла прочищаем отдельно, потому что забитый маслоканал убьёт новый ремкомплект так же быстро, как убил старый.

После сборки ротор обязательно балансируем. Это не формальность: несбалансированный вал на рабочих оборотах (а это десятки тысяч в минуту) даёт вибрацию, которая за короткий срок снова разбивает подшипники и крыльчатки. Балансировочный станок показывает дисбаланс в граммах на миллиметр, и мы доводим его до нормы, а не до «на глаз нормально».

Собранную турбину проверяем на стенде под давлением масла, смотрим на течи и посторонние шумы вала. Только после этого она идёт на установку на двигатель. Отдельно контролируем подачу масла к турбине уже на двигателе: прокачиваем систему перед первым запуском, чтобы подшипники не стартовали на сухую.

Ремонт оправдан, когда корпус целый и крыльчатки не разбиты в лом, тогда переборка выходит ощутимо дешевле новой турбины. Но результат держится ровно до тех пор, пока вы не забыли поменять масло и фильтр после ремонта. Старое масло с грязью и продуктами износа убивает свежий ремкомплект за один сезон, и турбина возвращается к нам с тем же воем, только раньше срока. Если турбина на ЯМЗ или ЗИЛ уже подвывает или тянет слабее обычного, приезжайте на диагностику в Москве: посмотрим ротор без лишних предположений и скажем, что реально нужно менять.

Клиенты часто звонят с готовым решением: «ставьте новую, ремонтировать смысла нет». На практике наоборот. Износ почти всегда локальный: подшипники скольжения выработали зазор, уплотнительные кольца потеряли эластичность, вал гуляет на люфт. Корпус и крыльчатки целы. В этом случае меняем ремонтный комплект, растачиваем посадочные места при необходимости, балансируем ротор, и турбина отрабатывает свой ресурс дальше. Новая турбина нужна тогда, когда треснул корпус улитки, оплавлены лопатки или геометрия (если она есть на вашей модели) погнута так, что регулировке не подлежит. Разница в цене между ремкомплектом и новым агрегатом на грузовых турбинах существенная, и выбрасывать рабочий корпус с хорошим валом только потому, что «так спокойнее», мы считаем неразумным.

Отдельная история про промывку без снятия. Она реально помогает, когда турбина закоксовалась маслом из-за перегрева или долгой работы под нагрузкой с резкой остановкой: нагар в канале растворяется, подача масла восстанавливается. Но если люфт вала уже за нормой, промывка его не убирает. Турбина погоняет ещё 5–10 тыс. км и снова придёт с воем и дымом, только раздетая до предела, и ремонт выйдет дороже. Также не вся потеря тяги и весь дым на совести турбокомпрессора: забитый воздушный фильтр, подсос на впуске после турбины, негерметичный интеркулер или сбитый впрыск топливной аппаратуры дают похожую картину. Поэтому сначала диагностика, а не замена по догадке. И ещё момент, который губит даже качественно отремонтированную турбину: клиент забирает машину и забывает поменять масло и фильтр, не промывает маслопроводы. Грязное масло за пару месяцев убивает новые втулки так же, как убило старые.
