Турбина люфтит на валу: менять втулки или ставить картридж

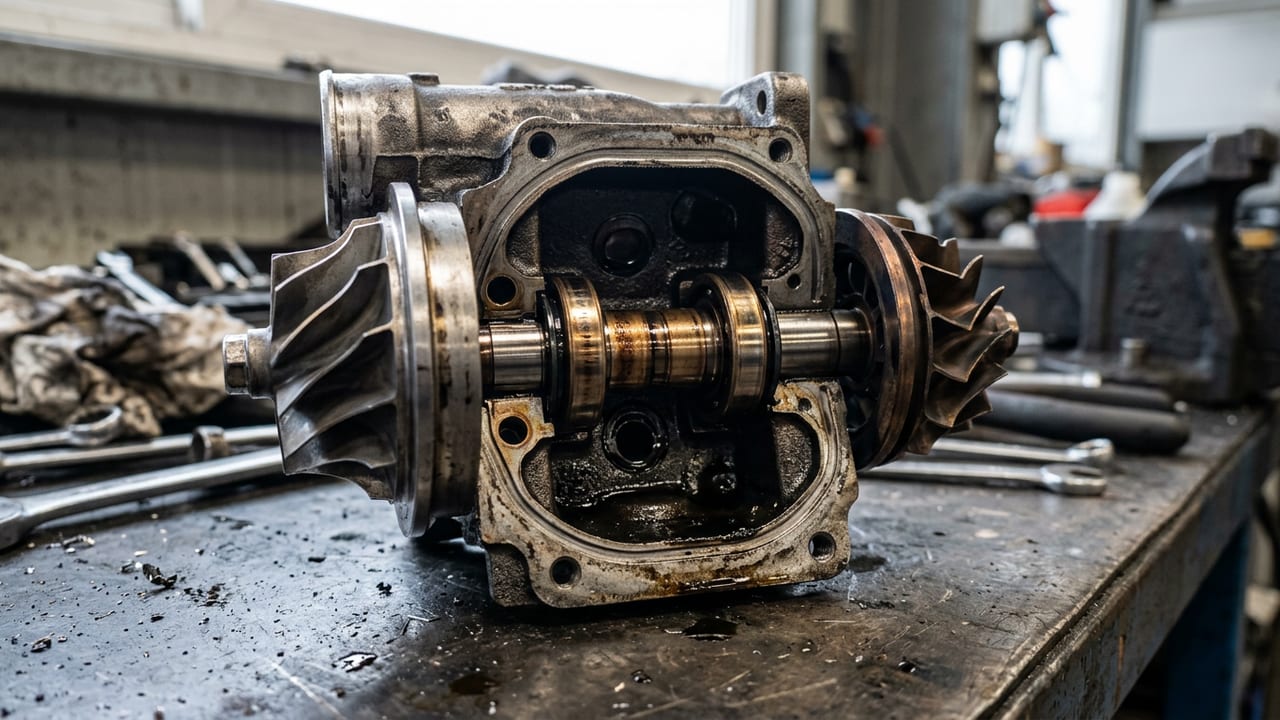

Картридж, то есть центральный корпус в сборе с ротором, втулками и уплотнениями, это сердце всей конструкции. Внутри него вал ротора вращается в двух плавающих втулках и опирается на упорный подшипник, который держит осевую нагрузку. На валу с двух сторон сидят колесо компрессора и колесо турбины: горячий выхлоп крутит одно, оно через вал тащит второе, и то гонит воздух в двигатель. Вся эта связка балансируется как единая деталь ещё на заводе. Разбалансировать её легко: достаточно задира на втулке или перегрева корпуса.

Смазка и охлаждение узла идут через одну и ту же систему. Масло из двигателя под давлением заходит в центральный корпус, формирует тонкую плёнку между валом и втулками, забирает тепло и уходит в картер по сливной магистрали. Никакого отдельного масляного бачка или смазки «на ресурс» здесь нет: турбина живёт ровно столько, сколько ей даёт чистое масло и нормальное давление. Поэтому забитый маслоканал, протянутая замена масла или перегрев двигателя бьют не по улиткам, а именно по этому узлу: втулкам, упорному подшипнику и валу.

Важно различать картридж и улитки. Улитки, холодная и горячая часть корпуса, это просто кожухи, которые направляют воздух и выхлоп. Они почти не изнашиваются и переживают несколько ремонтов подряд. А вот картридж, то есть корпус в сборе с ротором, подшипниками и уплотнениями, и есть расходная часть турбины. Когда клиент спрашивает, зачем менять картридж, если корпус цел, ответ простой: корпус не крутится и не держит давление масла, крутится и изнашивается именно ротор на втулках внутри него.

Турбина не ломается молча. Сначала появляется свист на разгоне, тонкий, на высоких оборотах. Потом расход масла ползёт вверх, а подтёков под машиной нет: масло уходит внутрь двигателя или в интеркулер. Дальше сизый дым из выхлопной на холодную или под нагрузкой. И только в конце, когда подшипники уже разбиты, вы почувствуете потерю тяги и вялый отклик на газ. Если ловить симптомы на первой стадии, у вас есть шанс спасти картридж или обойтись подшипниками. Если тянуть до последней, выбора не будет.

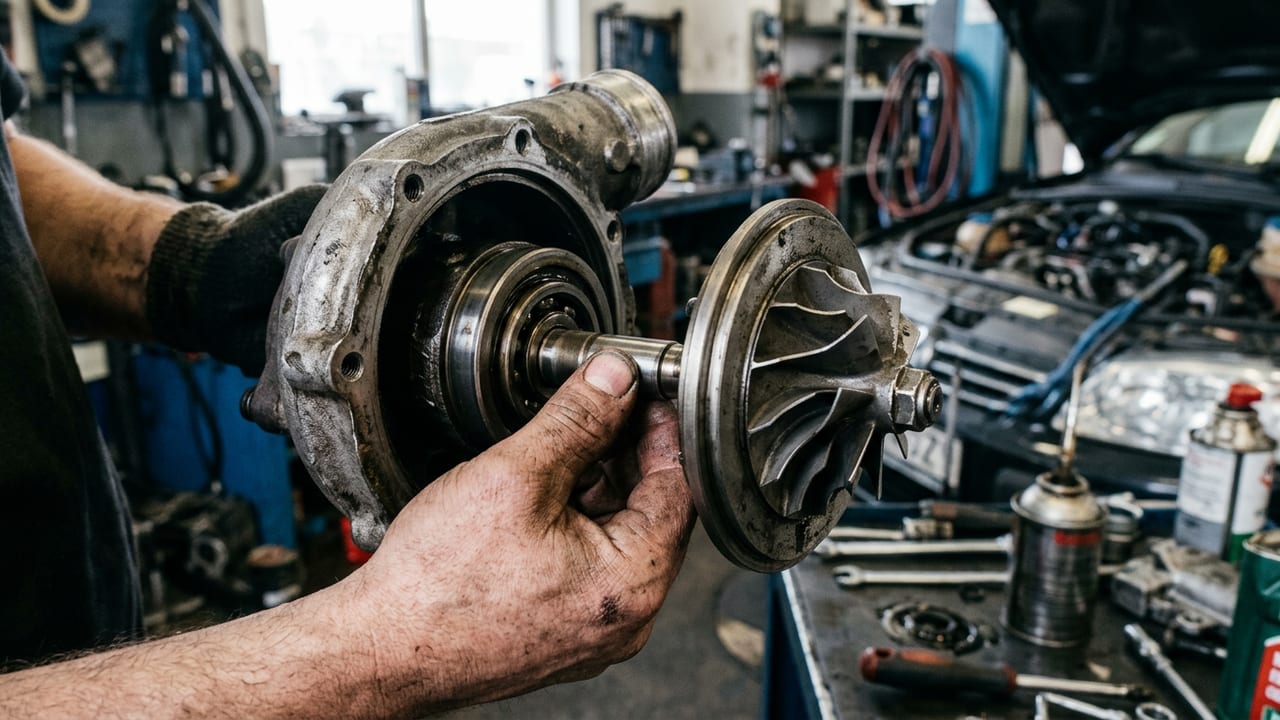

Проверяется это просто. Снимаем воздушные патрубки с компрессорной улитки, берёмся за колесо и проверяем люфт вала: радиальный и осевой. Небольшой радиальный люфт на холодной снятой турбине часто в допуске, это не повод пугаться. А вот осевой люфт, то есть вал ходит вперёд-назад, да ещё со стуком, это почти всегда приговор упорному подшипнику. Параллельно смотрим крыльчатки на задевание о корпуса: если видны затёртости или задиры, подшипниковый узел уже позволил валу гулять там, где не должен.

Следы масла в улитках турбины и компрессора клиенты часто считают нормой: мол, турбина же маслом смазывается, вот и подтекает. Это не особенность, а диагноз. Масляная плёнка между валом и втулками должна оставаться внутри центрального корпуса. Если масло попадает в улитку турбины, значит, уплотнительные кольца или сами подшипники уже не держат его там, где положено, и турбина начинает кидать масло в выхлопную систему или на впуск.

Свист часто пытаются списать на утечку воздуха в патрубках, и иногда это действительно так. Но если воздушный тракт герметичен, хомуты затянуты, патрубки целые, а свист на наддуве всё равно есть, причина обычно в подшипниковом узле. Вал с увеличенным люфтом создаёт турбулентность и характерный высокий свист, который усиливается с ростом оборотов.

За всеми этими симптомами почти всегда стоит одна из нескольких причин: масляное голодание из-за забитого маслоканала, несвоевременная замена масла, перегрев турбины или двигателя, попадание абразива в масляную систему. Коксование масла в центральном корпусе постепенно душит подачу смазки к втулкам, и износ идёт ускоренно. Поставить новый картридж в турбину, которая голодала по маслу из-за грязного канала, и не прочистить этот канал, это купить повторный выход из строя через несколько месяцев.

Решение по фактам, не по ощущениям. Снимаем турбину, разбираем картридж, кладём вал на призмы и проверяем люфт по индикатору. Если радиальный люфт в допуске, задевания нет, вал и посадочные поверхности чистые без задиров, тогда есть смысл говорить про замену втулок и упорного подшипника. Это нормальная история для турбины с небольшим пробегом после ремонта, где подшипники просели, а остальное живо.

Но тут засада. Замена втулок на коленке не работает. Ротор балансировался в сборе на заводе как единая деталь: вал, колесо компрессора, колесо турбины. Поставили новые втулки, не прогнали балансировку, получили вибрацию, которая за 5–10 тыс. км убьёт уже новые подшипники. Поэтому такой ремонт делают только в оборудованных турбомастерских с балансировочным стендом. Если у мастера на столе нет такого стенда, он либо отправляет вал подрядчику, либо продаёт вам лотерею.

Картридж нужен, когда вал гуляет не на микроны, а ощутимо, когда есть осевой стук или крыльчатка цепляет корпус. Задиры на валу, разрушенное колесо, коксование центрального корпуса от перегрева, абразив в масле, который прошёл через подшипники и повредил уплотнения, вал. В этих случаях менять только подшипники бессмысленно: геометрия узла нарушена, и новые втулки сядут на убитые посадочные места.

Есть и чисто экономическая причина брать картридж. Дефектовка, подбор ремонтных втулок, упорного подшипника, балансировка ротора по трудоёмкости часто выходят в сумму, близкую к цене нового картриджа. Разница в том, что картридж уже собран на заводе, отбалансирован и даёт понятный ресурс. А ремонт втулок без гарантии результата, особенно если мастер делает это не каждый день.

Поэтому прежде чем выбирать между втулками и картриджем, нужна внятная дефектовка с цифрами люфта, а не предположение на слух. В Москве это можно сделать на диагностике со снятием центрального корпуса, без лишних работ по улиткам, если они целы. Приезжайте, посмотрим вал на просвет и скажем честно: хватит подшипников или турбина просит картридж.

Картридж не ставится на глаз. Сначала турбину снимают с двигателя, отсоединяют маслоподачу, слив и охлаждающие магистрали. Затем с центрального корпуса снимают улитку турбины и улитку компрессора, демонтируют старый подшипниковый узел. Дальше начинается самая недооценённая часть ремонта: чистка.

Масляные каналы и посадочные поверхности промывают и продувают. Если туда попадёт старый нагар или абразивная грязь из прежнего масла, новый картридж получит удар в первые минуты работы. Прокладки меняют всегда, даже если старые выглядят целыми: пригоревшая прокладка держит хуже и может подтекать маслом уже через пару дней. Новый картридж встаёт в старые улитки, соединения затягивают нужным моментом, без фантазии на тему «подкручу чуть сильнее для надёжности».

Дальше льют свежее масло и обязательно меняют масляный фильтр. Залить картридж маслом перед сборкой мало: без давления смазка просто стекает вниз, и в момент пуска вал пару секунд крутится почти сухим. Для нового подшипникового узла этих секунд достаточно, чтобы задать ему проблему на будущее. Поэтому перед первым запуском двигатель крутят стартером с отключённой подачей топлива и зажиганием: так в центральный корпус нагоняют давление масла ещё до того, как ротор начнёт разгоняться.

Только после этого двигатель заводят. Первые минуты работают на холостых, слушают турбину, смотрят на подтёки масла в районе улиток и патрубков. Резких бросков газа в день замены быть не должно: обкатка идёт плавно, без полных нагрузок. Это не формальность для галочки, а способ дать подшипникам и упорному узлу приработаться без ударных нагрузок.

Люди часто спрашивают, зачем так долго, если просто поставить деталь и завести машину. Ответ простой: турбина крутится на десятках тысяч оборотов в минуту, и масляная пленка между валом и втулками там единственное, что держит металл от металла. Пропустите этап прокачки давления или сэкономьте на замене масла и фильтра, и новый картридж проживёт не дольше старого. В Danex Turbo при замене картриджа всегда учитывают эти нюансы, и если вы в Москве, узнать состояние своей турбины можно на диагностике без снятия с авто, прежде чем решать, что делать дальше.
